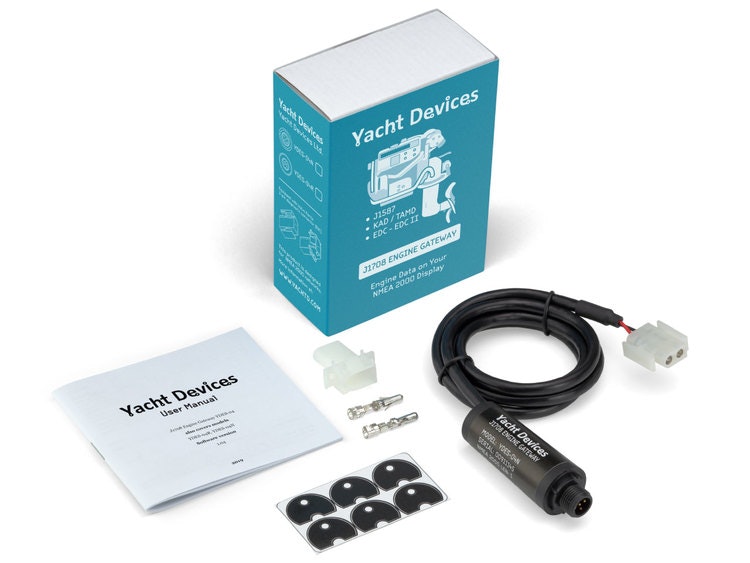

Yacht Devices YDES-04N - Motordata-gateway, J1708 till NMEA 2000

  • 2 860 kr
  • 2 746 kr

YACHT DEVICES YDES-04N, är en J1708 till NMEA 2000 motordata-gateway. Med den går det att se varvtal, temperaturerer, tryck, motortimmar, bränsleförbruk.

Dela
Artikelnummer: YDES-04N
Leverantör: Yacht Devices

YACHT DEVICES YDES-04N, är en J1708 till NMEA 2000 motordata-gateway. Med den går det att se varvtal, temperaturerer, tryck, motortimmar, bränsleförbrukning och mycket mer på en plotter eller annan NMEA enhet i NMEA 2000-nätverket. YDES-04 stödjer de två protokollen som används i J1708 standardprotokollet J1587 som används av många motortillverkare samt det proprietära Volvo Penta-protokollet som anänds av motorer med EDC I, till exempel KAD 44, KAD 300, TAMD 73-75 samt EDC II (t.ex. D12C-A MP). Ett J1708-interface används för anslutning av mätare, elektroniska diplayer, diagnostikutrustning och andra motormoduler. Det här interfacet var populärt innan 2005-2007, då det snabbt ersattes av J1939-protokollet som är ett snabbare CAN-protokoll.

Om din motor stödjer både J1708 och J1939 är det bättre att välja en annan gateway YDEG-04. Den är designad för J1939, Volvo Penta EVC, MEFI4B, EgC, EDC III och EDC IV motorer. Ett enda undantaget är Volvo Penta motorer med EDV II (t.ex. Volvo Penta DC12-A MP), där CAN-bussen används för att synkronisera varvtal men inte har andra data. YDES-04 ansluts enkelt i ett ledigt diagnostikuttag. Kontakten som sitter på passar till Volvo Penta EDC diagnostikuttag (EDC I och EDC II). För andra motorer får en kontakt som passar motorn användas i stället (medföljer ej). Se tillverkarens produktsida för mer information om motorer som stödjs.


YDES-04 finns i två versioner:

  • YDES-04N med NMEA 2000-kontakt
  • YDES-04R med SeaTalkNG-kontakt

Användningsområden

  • Duplicera eller ersätt trasiga instrument
  • Övervaka motorerna på flera platser
  • I kombination med en wifi-gateway kan du övervaka motorerna trådlöst på en dator, platta eller mobil
  • Logga motordata och bränsleförbrukning
  • Spela in motordata för service via distans


Data som kan överföras (Data som visas på en plotter beror på motorn och vilka givare som finns samt plotterns mjukvara.)

DES-04 översätter all motordata som stödjs i NMEA 2000 förutom för tilt/trim hos J1587-motorer, samt de mest viktiga data hos KAD-motorer. Se tabellen nedan. Överföring av två bräsnletankar och två batterier stödjs också. Data som kan visas på en plotter beror dess funktioner samt vilka givare som finns i motorn.

N2K PGNN2K Parameter NameJ1587KAD
 127488Engine speed (RPM)yesyes
 Engine boost pressureyesyes
 Engine tilt/trim
 127489Engine oil pressureyes
 Engine oil temperatureyes
 Engine coolant tempyesyes
 Alternator potentialyesyes
 Fuel rateyesyes
 Total engine hoursyesyes
 Engine coolant pressureyes
 Fuel pressureyes
 Engine discrete status (alarms)yes
 Percent engine loadyes(no)
 Percent engine torqueyes
 127493Transmission gearyes(yes)
 Transm. oil pressureyes
 Transm. oil temperatureyes
 Transmission status (alerts)yes
 127498Rated engine speedyesyes
 VIN (engine serial number)yesyes
 Software ID (model number)yesyes
 127505Fuel Type(yes)
 Fuel Levelyes
 Tank capacity(yes)
 127508Battery Potentialyesyes
 Battery currentyes
 Battery case temperature


OBS! YDES-04 måste ha rätt konfiguration för att fungera. En konfigurationsfil, YDES.TXT, kopieras till ett microSD-kort (ingår ej), placeras i YDES-04 och laddas då in. Texten i filen styr vilken motortyp, antal motorer, tankar mm som YDES-04 ska lyssna på och överföras till NMEA 2000. Läs i manualen hur detta görs.
