Kalibrering av analoga vindinstrument – ST60, ST60+ och i60 steg-för-steg

Detaljerad guide för att justera pekaren med självtestprocedur och säkerställa korrekta vindvinklar på Raymarine-instrument.

Om dina instrument visar samma datatyp (t.ex. båda inställda på skenbar vind eller båda på sann vind) från samma källsensor, men ändå visar olika vinklar, beror problemet oftast på pekarkalibreringen i den analoga displayen. Detta är inte samma sak som standardkalibrering för vind-, roder- eller kompassvinkel, utan en låg-nivå fabrik-/självtestkalibrering som inte dokumenteras i handboken.

Skillnaden uppstår när displayen tror att pekaren visar en viss vinkel, men pekaren fysiskt pekar på en annan. Detta var ett vanligt problem med ST60 och ST60+ och förekommer ibland även på i60.

Varför är detta viktigt?

Det är nästan omöjligt att en display skickar korrekt vindvinkel och en annan tar emot den felaktigt – nätverket har felkontroller som förhindrar detta. Om du ser avvikelse beror det nästan alltid på pekarens kalibrering, inte på sensordata.

Lösning – Kalibrera pekaren med självtest

Du behöver utföra en självtestprocedur för att kalibrera pekarens position. Under proceduren cyklar du displayen genom vinklar i 30°-steg och justerar pekaren så att den matchar LCD-värdet. Gör tre varv: justering, finjustering och kontroll.

Steg-för-steg instruktioner:

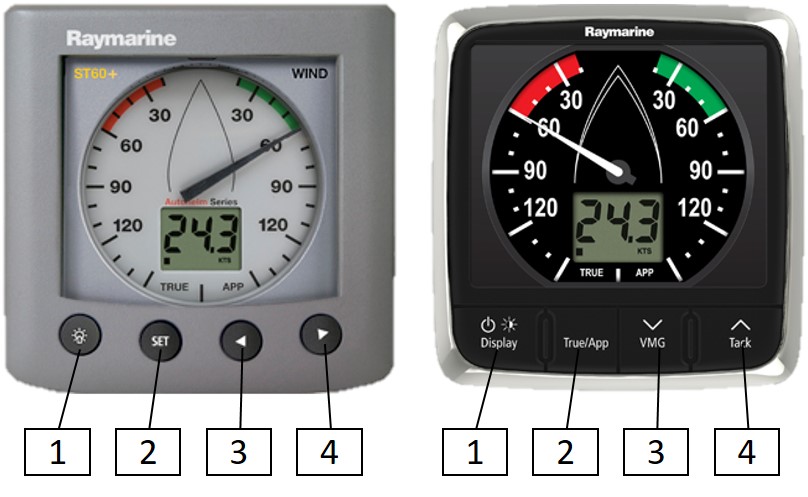

1. Starta kalibreringen: Tryck på Knapp 1 och Knapp 4 i 4 sekunder. När enheten piper, tryck omedelbart på Knapp 3 och Knapp 4 kortvarigt. Enheten går in i självtest steg 1. (Hoppa över steg 1 och 2 för pekarkalibrering.)
2. Tryck på Knapp 1 och Knapp 2 kortvarigt för att gå till självtest steg 2.
3. När pekaren har gjort minst en full rotation, tryck på Knapp 1 och Knapp 2 igen för att gå till steg 3.
4. I steg 3 justerar du pekarens offset. LCD visar T3 och vinkeln som pekaren ska visa. Tryck på Knapp 1 för stora justeringar medurs, Knapp 3 för moturs och Knapp 4 för medurs finjustering tills pekaren matchar LCD-värdet.
5. Avsluta och spara: Tryck på Knapp 1 och Knapp 2 i 2 sekunder.

Tips för bästa resultat

• Utför kalibreringen i lugna förhållanden.
• Gör tre varv för maximal precision.
• Kontrollera att alla knappar fungerar innan du börjar.
