Test av vindgivare på masttopp

Introduktion

Du bör utföra följande tester om din vindgivare inte verkar fungera alls, det vill säga om du inte ser någon data för skenbar vind på någon display i systemet. Alternativt:

• Om skenbar vind fungerar och problemet endast är med sann vind, gå istället hit: Skenbar vind, sann vind och markvind, och data som krävs för att beräkna dem.
• Om data verkar korrekt på en display men felaktig på en annan, gå hit: ST60, ST60+, i60 analog vind/rorkult: vinklar olika på en annan display.
• Om du har vinddata på en display men inte på en annan, kan detta hjälpa (principerna gäller även för moderna STNG-instrument): Diagnostisera Seatalk1 (Seatalk, ST1) kommunikationsproblem.

Tillämpliga produkter

Dessa tester gäller för vindflöjel och Rotavecta-sensorer som kan användas med följande instrumentsystem:

• Nuvarande: i40, i60, i70, ITC5
• Utgångna: ST30, ST50, ST60, ST60+, ST290, ST70, ST70+

Det gäller inte för trådlösa vindssystem (TackTick) eller ST80 vindflöjlar.

Förkontroller

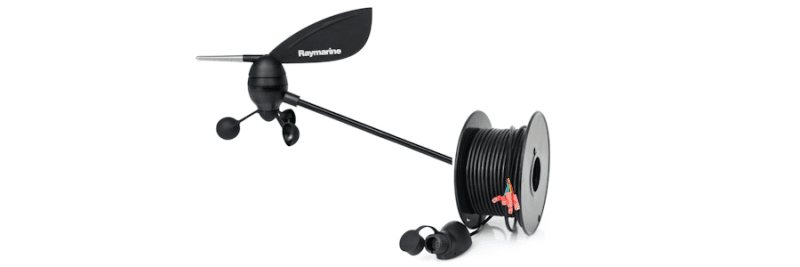

Innan du utför testerna nedan, kontrollera att anemometerkopparna och/eller flöjeln är intakta och att givaren är ordentligt fastsatt på masttoppsblocket. De kan ofta skadas av fåglar. Raymarine har tillverkat två typer av givare för vindinstrumenten. Om kopparna är formade som trapezoider (ST50, tidigare ST60), är artikelnumret för ersättningsflöjeln och kopparna E28081. Om kopparna är formade som halvklot (visas nedan, används på senare ST60/60+ till nuvarande tid), är artikelnumret för ersättningsflöjeln och kopparna A28167:

Reservkopparna för Rotavecta-sensorn är artikel D240:

Testprocess

Du behöver en multimeter och en vinddisplay för att ansluta givaren till, för att tillhandahålla strömförsörjning till givaren. Displayen måste naturligtvis vara strömförsörjd från en 12V-källa som vanligt. När vinddata INTE fungerar (det är ingen idé att testa när vinddata fungerar normalt), behöver du mäta signalspänningar.

1. Ställ in din multimeter för att mäta DC-spänning.


2. Om din multimeter är av manuell typ (generellt billigare, enklare eller äldre modeller), använd 20V-området.


3. Anslut vindgivaren till displayen, slå på displayen och sätt in dina mätprober i baksidan av krympterminalerna på vindgivaren så att du mäter samma spänningar som displayen ser.

Följ den relevanta guiden nedan för vindflöjel eller Rotavecta-sensortyper:

Testa med en multimeter: framåtvänd vindflöjel

Först, mät matningsspänningen från displayen till vindflöjeln:

Signal: Matning till vindflöjel

• Positiv mätprobanslutning: Röd
• Negativ mätprobanslutning: Bar / skärm / svart / oisolerad
• Förväntad avläsning: Cirka 8V stabil

Om du inte ser en 8V-matning kan displayen (eller ITC5, eller Wind Pod etc.) vara felaktig.

Nästa, mät vindvinkelparet:

Signal: Vindvinkel

• Positiv mätprobanslutning: Blå
• Negativ mätprobanslutning: Bar / skärm / svart / oisolerad
• Förväntad avläsning: Cirka 2 - 6V, ändras smidigt när vindflöjeln vrider sig. Bör gå från ~2V till ~6V till ~2V en gång per komplett rotation av flöjeln.



Signal: Vindvinkel

• Positiv mätprobanslutning: Grön
• Negativ mätprobanslutning: Bar / skärm / svart / oisolerad
• Förväntad avläsning: Cirka 2 - 6V, ändras smidigt när vindflöjeln vrider sig. Bör gå från ~2V till ~6V till ~2V en gång per komplett rotation av flöjeln. 90 grader ur steg med blå spänning.

Blå och grön är ett sinus-kosinus vindvinkelpar, där spänningen på varje kommer att ändras smidigt inom detta intervall när vindflöjeln roterar. Om du ser en spänning som är betydligt utanför detta intervall, eller om spänningen på någon av färgerna är statisk när vindflöjeln roterar, har du ett problem med kabeldragning, masttoppskontakt eller givare.

Vindvinkeln är vad instrumenten använder för att upptäcka närvaron av givaren, så om du har en felaktig spänning här kommer du ofta inte att se någon vinddata alls (ingen hastighet eller riktning, när den är inställd på skenbar).

Om spänningarna på röd, grön och blå är normala, mät slutligen vindhastigheten:

Signal: Vindhastighet

• Positiv mätprobanslutning: Gul
• Negativ mätprobanslutning: Bar / skärm / svart / oisolerad
• Förväntad avläsning: 0V till mellan cirka 5V till 8V pulser, två pulser per rotation av anemometerkopparna (exakt spänning beror på displaymodell, kan vara så låg som 3.2V).

Vid låga vindhastigheter eller när du vrider kopparna för hand ser du varje enskild puls, men vid högre vindhastigheter kommer din multimeter att medelvärdera spänningen och inte visa en tydlig avläsning. Det är bäst att göra detta test genom att vrida kopparna för hand eller i mycket lätta vindförhållanden.

Om någon av mätningarna på blå, grön eller gul visar en statisk spänning när kopparna/flöjeln rör sig kan du ha ett fel med vindflöjeln, eller oftare någon fukt inuti masttoppskontakten eller skada på kabeln:

• En konstant 0V innebär troligen ett avbrott i kabeln eller någon skada som skapar en kortslutning mellan signalledningen och bar/skärm eller signalledningen och masten själv, eller en korroderad masttoppskontakt.


• En konstant högre spänning kan innebära ett fel på vindflöjeln, en kortslutning i kabeln eller vätska i kontakten som skapar en partiell kortslutning mellan stiften (i vilket fall du bör ta bort strömmen för att minska korrosionen).

Om du är osäker kan du få displayen eller vindflöjeln kontrollerad av Raymarines produktreparationscenter eller din närmaste tekniska serviceleverantör.

Om du behöver testa med vindflöjeln nere på däck

Här är pinout för vindflöjelns kontakt:

• Pin: 1, Färg: Svart, Signal: 0V
• Pin: 2, Färg: Röd, Signal: 8V matning
• Pin: 3, Färg: Grön, Signal: Vindvinkel
• Pin: 4, Färg: Blå, Signal: Vindvinkel
• Pin: 5, Färg: Gul, Signal: Vindhastighet

För att kringgå kabeln och testa vindflöjeln direkt behöver du tillföra 8VDC mellan stift 2 (positiv) och stift 1 (negativ) och mäta signalspänningarna på de andra 3 stiften.

Testa med en multimeter: vertikal Rotavecta-sensortyp

Signal: Konstant strömförsörjning och signal

• Positiv mätprobanslutning: Röd
• Negativ mätprobanslutning: Blå
• Förväntad avläsning: Pulser mellan cirka 2.8V och cirka 7.5V när kopparna roterar. Exakta spänningar beror på displaymodell.

Vid låga vindhastigheter eller när du vrider kopparna för hand ser du varje enskild puls, men vid högre vindhastigheter kommer din multimeter att medelvärdera spänningen och inte visa en tydlig avläsning. Det är bäst att göra detta test genom att vrida kopparna för hand eller i mycket lätta vindförhållanden. Om du ser 0V är detta troligen ett displayfel (ingen matningsspänning). Eventuell högre statisk spänning är troligen ett kabel- eller Rotavecta-fel.
