Test av analog radarkabel

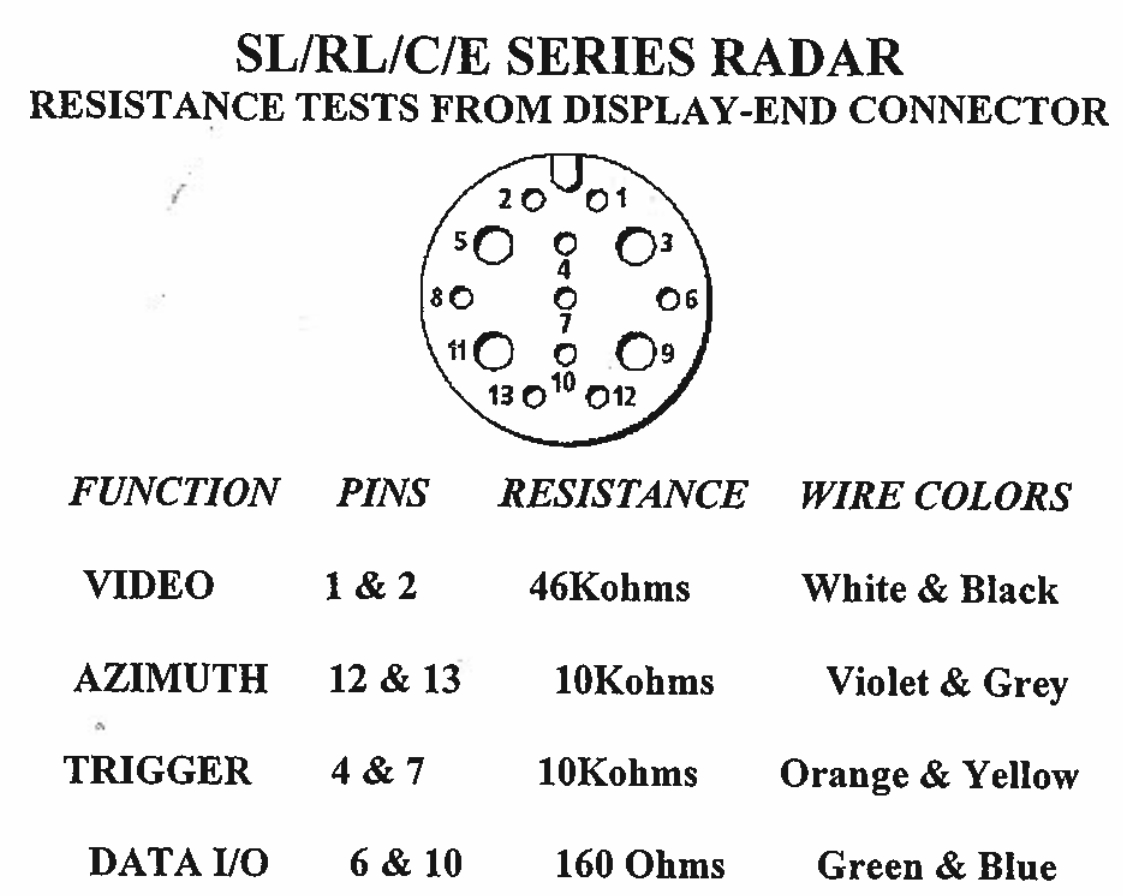

I situationer där radarkablar ofta ansluts och kopplas från radomen, radarstativet, displayen, kopplingsboxar eller terminalremsor kan radarkabeln gå sönder. Följande kabelresistanstester används vanligtvis för att testa en analog videoradarkabel designad för användning med hsb/hsb2/SL Pathfinder Series Radar Displays, C-Series Classic MFDs och E-Series Classic MFDs:

Analog radarskanner kommunikationskontroll:

1. Koppla bort radarkabelns kontakt från displayens radarkontakt och stäng av strömkretsen som förser radarskannern med ström (endast öppna arrays). Mät resistansen mellan pin 6 och pin 10. Den uppmätta resistansen bör vara 160 Ohm ... om så är fallet, gå vidare till steg 5 i denna diagnostiska procedur.
2. Ta bort/öppna radarskannerns lock och kontrollera tillståndet för kontaktens pin 3 (blå) och pin 4 (grön) ledningar. Reparera anslutningarna vid behov.
3. Inom skannern, koppla bort kontakten från skannerns processorbräda. Mät resistansen mellan pin 3 och pin 4 på processorbrädan. Den uppmätta resistansen bör vara 160 Ohm ... om så är fallet, har radarkabeln drabbats av ett fel och bör bytas ut.
4. Om den uppmätta resistansen som erhålls i steg 3 inte är som specificerat, har radomen drabbats av ett fel inom dess kretsar. Eftersom Raymarines produktreparationscenter inte längre kan serva analoga radomer och analoga öppna array-piedestaler, måste en ersättning sökas på andrahandsmarknaden (rekommenderar att söka på internetauktionssidor) eller så kan marin elektronik behöva uppgraderas.
5. Om alla kabel- och skannertester passerar, mät resistansen mellan pin 6 och 10 inom displayens radarkontakt. Om den uppmätta resistansen inte är 160 Ohm, har displayen drabbats av ett fel i dess radarprocessorkretsar. Eftersom Raymarines produktreparationscenter inte längre kan serva radardisplayer och MFD:er som var designade för att användas med analoga radomer eller analoga öppna array-piedestaler, måste en ersättningsradardisplay eller MFD sökas på andrahandsmarknaden (rekommenderar att söka på internetauktionssidor) eller så kan marin elektronik behöva uppgraderas.

När det gäller video-, analog- och triggerledtester specificeras inga toleranser. Testaren kommer främst att försöka avgöra om resistanstesterna indikerar några öppna kretsläsningar. Som nämnts ovan kan ett fel på radarkabeltestet kräva byte av radomkontakt, radarstativkontakt, radarkabel, radom och/eller radardisplay.

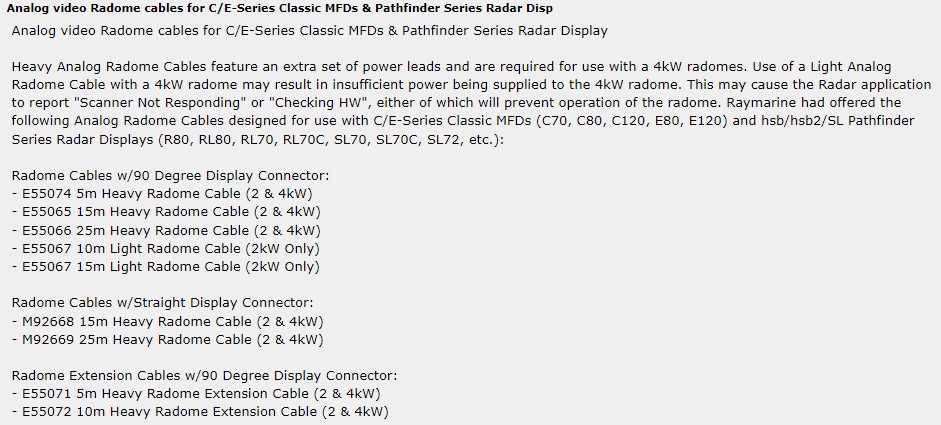

Nedan kan du se ersättningskablar för analog videoradom:

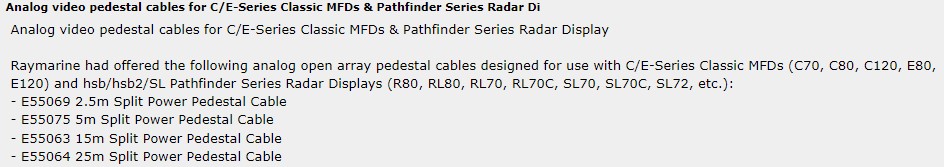

Nedan kan du se ersättningskablar för analog videopedestal:

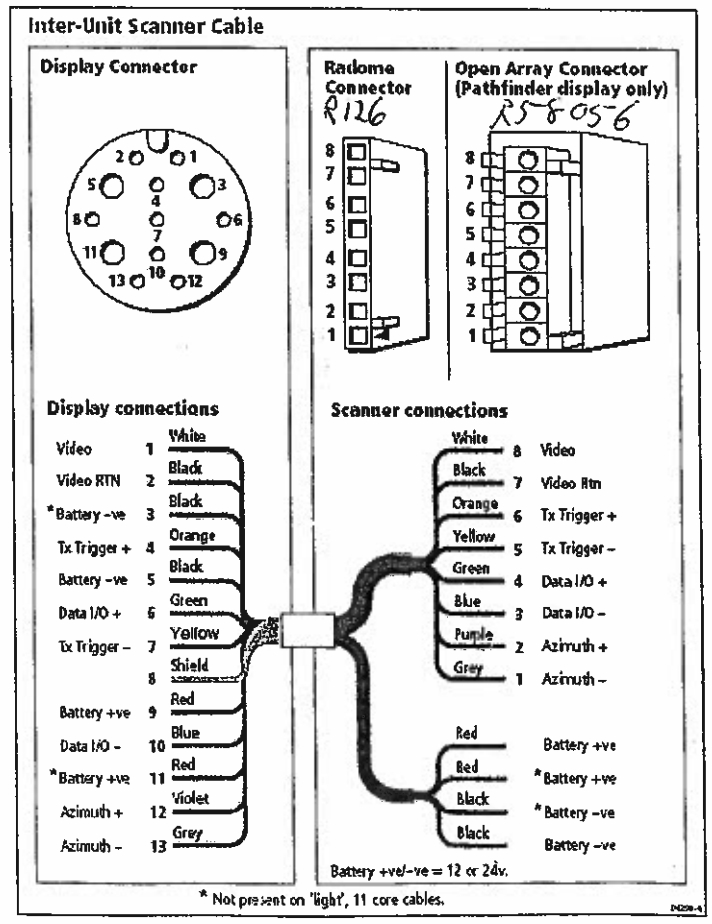

Som angivet ovan är artikelnumret för Radome Connector R126 och artikelnumret för Open Array Pedestal Connector R58056. Tyvärr är dessa två delar inte längre tillgängliga. Eftersom alla Raymarines radomer och öppna array radarstativ som introducerats under de senaste nio åren har utformats med Ethernet-kommunikationsgränssnitt, har Raymarine upphört med produktionen av radarkablar för radomer och öppna array radarstativ med analog videogränssnitt för flera år sedan. Följaktligen är tillgången på radarkablar för radomer och öppna array radarstativ med analog videogränssnitt nu begränsad.
