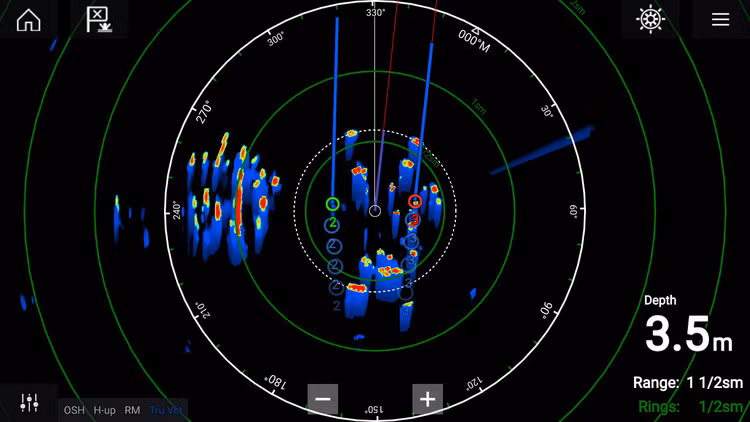

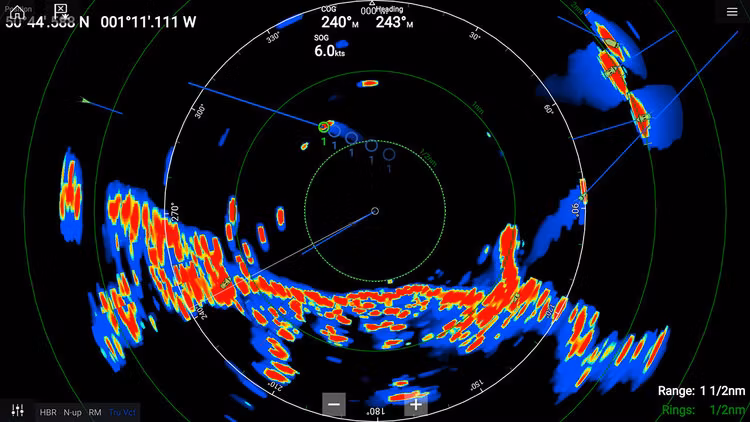

Raymarine Quantum 2 Q24D 18 tum är en CHIRP-radom med dopplerteknik för kollisionsundvikande som levererar målbilder på både långt och kort håll. Systemet nyttjar mikrovågsenergi där frekvensvariationen i de returnerade ekona mäts för att upptäcka och färgkoda rörliga föremål. Närmande mål markeras för att särskiljas från avlägsnande kontaktytor, vilket ger ökad situationsmedvetenhet och underlättar säker navigering i hårt trafikerade farvatten samt vid begränsad sikt. Avancerad dopplerbearbetning och snabb starttid gör radarn klar att användas på några sekunder.

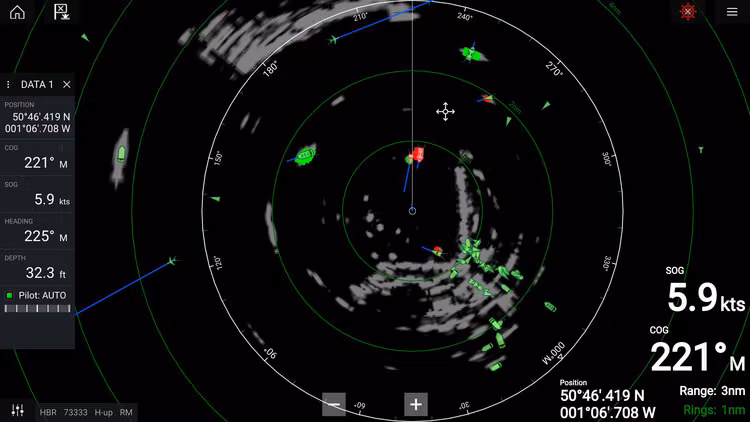

MARPA-målspårningen använder beprövad teknik för att spåra farliga mål i omgivningen. Inställbar True Trails målhistorik visar hur rörliga föremål har förflyttats över tid. Radarsystemet har låg strömförbrukning vilket sparar batteri under segling och den låga strålningen gör att enheten kan placeras på valfri plats ombord. Störningsavvisningen eliminerar brus från andra fartyg och radarn har avsevärt lägre vikt än traditionella magnetronradars.
Egenskaper
- Dopplerbearbetning identifierar och färgkodar rörliga mål i realtid
- Helautomatisk ARPA samt MARPA-läge för spårning av farliga mål
- True Trails målhistorik visar rörelsemönster för observerade föremål
- CHIRP pulskompression identifierar kontakter från 6 meters avstånd
- Maximal räckvidd på 24 NM för tidig upptäckt av navigeringshinder och väder
- Omedelbar start gör systemet driftklart inom några sekunder
- Interferensavvisning reducerar störningar från närliggande radarsystem
- Låg strömförbrukning för förlängd batteritid under gång
- Montering med låg strålning tillåter flexibel placering ombord
- Kompakt konstruktion med låg vikt jämfört med magnetronradar
Specifikationer
- Typ: Radom 18 tum, solid state med CHIRP-pulskompression och Doppler
- Uteffekt: 20W
- Max räckvidd: 24 NM
- Minsta räckvidd: 6 m
- Horisontell lobvinkel: 4,9°
- Vertikal lobvinkel: 20°
- Rotationshastighet: 24 varv/min
- Målföljning: 25 mål (ARPA/MARPA)
- Anslutning: Wi-Fi eller kabel (RayNet/Ethernet)
- Matningsspänning: 12/24V DC (10,8-31,2V)
- Effektförbrukning: 17W vid sändning, 7W standby, 2W viloläge
- Vattentäthet: IPX6
- Vindtålighet: 100 knop
- Drifttemperatur: -10 till +55 °C
- Mått: Ø 541 x 209,5 mm
- Vikt: 5,6 kg
Ingår i leveransen
- 1 x Raymarine Quantum 2 Q24D doppler 18 radar
- 1 x 10 m strömkabel
- 1 x 10 m datakabel
Kompatibilitet
- Kompatibel med Raymarines multifunktionsskärmar och nätverk via RayNet Ethernet samt Wi-Fi
Montering och användning
Använder samma skruvhål som tidigare Raymarine-skannrar för enkel uppgradering.
Anslutning sker trådlöst via Wi-Fi eller med smal nätverkskabel.
