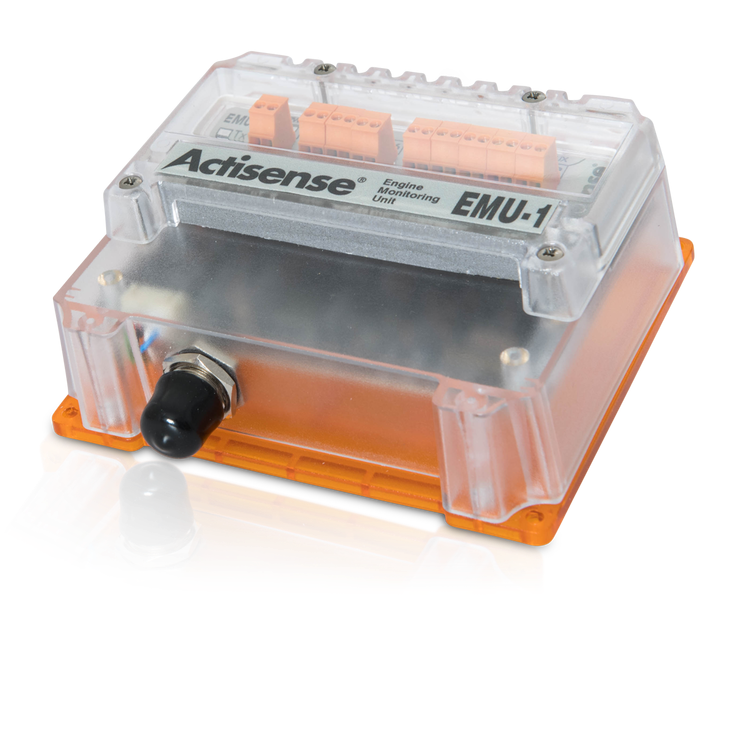

Actisense EMU-1-BAS - Gateway för motordata från analoga motorer till NMEA 2000 Konfigureras med en NGT-1-USB.

  • 5 670 kr
  • 5 443 kr

ACTISENSE EMU-1-BAS, omvandlar motordata från en eller två motorer med analoga givare, till NMEA 2000 för visning i ett NMEA 2000-nätverk.

Dela
Artikelnummer: EMU-1-BAS
Leverantör: Actisense

ACTISENSE EMU-1-BAS, omvandlar motordata från en eller två motorer med analoga givare, till NMEA 2000 för visning i ett NMEA 2000-nätverk. EMU-1 har sex ingångar för t.ex. temperatur, tryck, och tankgivare, två ingångar för motorvarv samt fyra ingångar för larm. EMU-1 konfigureras med hjälp av en NGT-1-USB och programmet Actisense Toolkit.


Funktioner

  • Gör det möjligt att konvertera analoga signaler till NMEA 2000-meddelanden
  • Konvertera signaler från upp till två motorer med en enda EMU-1
  • 6 mätare / parameteringångar
  • 4 larmingångar
  • Ytterligare 2 extra ingångar
  • 2 Tacho-ingångar
  • Anpassat IP65-fodral
  • Diagnostiska lysdioder
  • Bred strömkompatibilitet på 9 till 35 Vdc


Specifikationer

Power Supply
Supply Voltage9 to 35V DC
Supply CurrentTypically < 25mA @ 12V DC
Supply ProtectionContinuous reverse polarity protection and load dump protection (meets SAE J1113)
Supply ConnectorPluggable 2-way screw terminal, 3.5mm pitch
Supply Voltage (NMEA 2000 Port)9 to 29V DC
Supply Current (NMEA 2000 Port)< 20mA @ 12V DC from NMEA 2000 bus
Load Equivalent Number (LEN)1
Supply Protection (NMEA 2000 Port)
Continuous reverse polarity protection and overvoltage protection to 40V
NMEA 2000 Port – In/Out
CompatibilityFully NMEA 2000 certified
Galvanic Isolation2500V input to ground, 1500V output to ground using ISO-Drive
Speed / Baud Rate250kbps
NMEA 2000 Connector
M12 male (A coded) connector
Gauge Inputs
Voltage Range0 to 35V DC
Input Impedance> 50kΩ
Sender Feed0, 4 or 18mA
Accuracy<= 2%
Input ConnectorPluggable 6-way screw terminal, 3.5mm pitch
Input Protection
Overvoltage protection to ±40V
Alarm Inputs
Voltage Range0 to 37V DC
Input Impedance> 50kΩ
Threshold VoltageConfigurable, default is 5V
Alarm PolarityConfigurable, default is alarm on low input
Accuracy<= 2%
Input ConnectorPluggable 4-way screw terminal, 3.5mm pitch
Input Protection
Overvoltage protection to ±40V
Tacho Inputs
Voltage Range±3 to ±60V
Input Impedance> 100kΩ to ground
Input Pulse Range4 to 50,000Hz
Accuracy<= 1%
Sender CompatibilityIgnition coil, alternator (“W”, “R” or “AC”) terminal, hall effect, VR or inductive sender
ThresholdAutomatically adjusts to signal level
Input ConnectorPluggable 4-way screw terminal, 3.5mm pitch
Input Protection
Can withstand an ignition pulse to ±500V
Engine Log
Engine Hours
2 separate engine hour logs internally connected to the tacho Inputs. Hours are logged when RPM is present, stored in non-volatile memory
Mechanical
Housing MaterialPolycarbonate
Protective Lid MaterialPolycarbonate
Sealing MaterialsExpanded silicone foam gasket, closed cell polyurethane splash guard and ePTFE waterproof vent
Dimensions127mm (L) x 112mm (W) x 48mm (H)
Weight250g
Mounting
4 x 3.5mm lugs to allow panel mount with self tapping s/s screws (included), optional DIN Rail mount available on request
Approvals and Certifications
Fully NMEA 2000 Certified
EMCEN 60945 (sections 9 & 10)
Environmental ProtectionIP66 (PCB housing)
Operating Temperature-20°C to +55°C
Storage Temperature-30°C to +70°C
Recommended Humidity0 – 93% RH
Guarantee3 years
