Vilken kabeldimension skall du använda till vilken brukare?

Rätt kabeldimension – så väljer du rätt för din installation

Att välja rätt kabeldimension till respektive förbrukare är inte alltid enkelt. Många tar helt enkelt den kabel som finns till hands och hoppas att det fungerar – vilket det ofta gör, åtminstone till en början.

Men detta är tyvärr ett riskabelt resonemang. Fel kabeldimension kan leda till:

• Onödiga spänningsförluster
• Överhettade kablar
• I värsta fall brandrisk

Därför är det viktigt att välja rätt kabeldimension för rätt användning.

Så gör du det enkelt – använd Victron Energy kabelkalkylator

Med hjälp av Victron Energys kabelkalkylator i appen Victron Toolkit kan alla välja rätt kabeldimension – utan att vara expert.

Appen fungerar för både AC och DC och tar hänsyn till:

• Kabelns längd
• Strömstyrkan
• Den förlust du anser rimlig för installationen

Hur mycket förlust är okej?

En tumregel är:

• 3 % för mindre förbrukare
• 10 % för större förbrukare som bogpropeller, akterpropeller, ankarspel och vinschar

Tips: Kontrollera din båtinstallation

Om du misstänker att du (eller tidigare ägare) inte haft full koll på kabeldimensionerna, gör gärna stickprov på några utvalda förbrukare. Det kan avslöja om justeringar behövs för att undvika problem.

Exempel från kalkylatorn

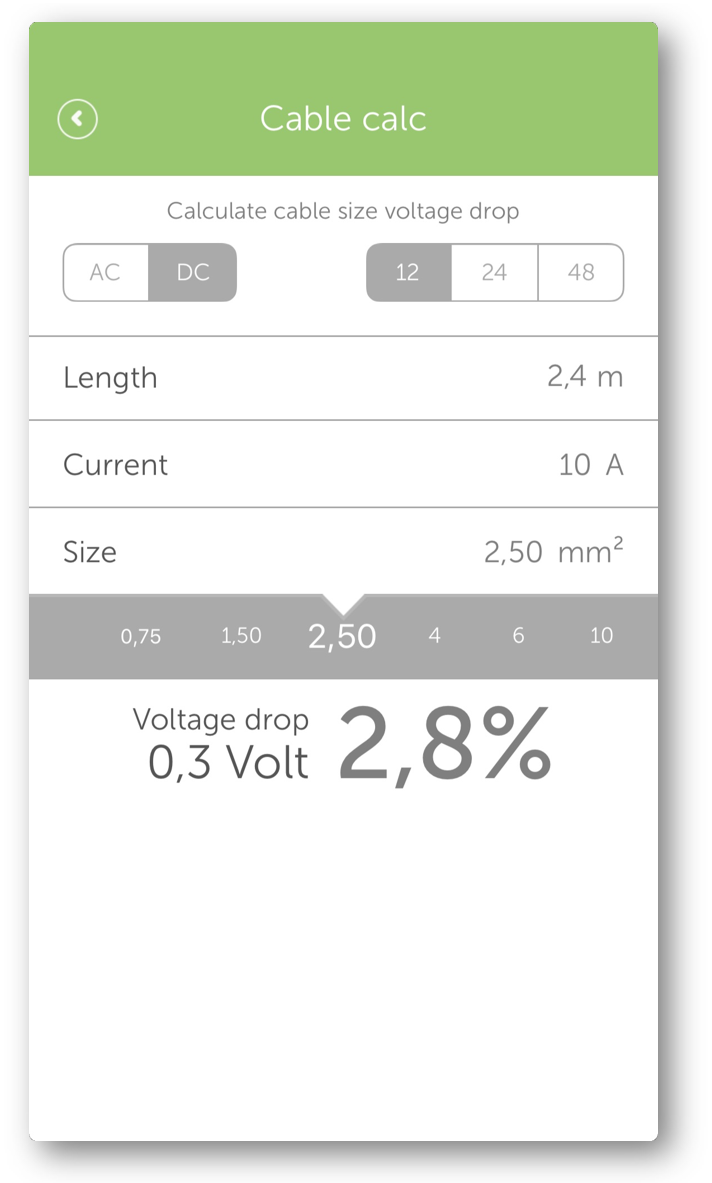

I skärmdumpen nedan ser vi:
En förbrukare på 10 A med en kabellängd på 2,4 m behöver en kabel på 2,5 mm² för att hålla förlusten under 2,8 % (motsvarande 0,3 V).
