Så fungerar jordplattan i skrovet – och varför den är avgörande för din båt

Optimera elsystemet ombord med rätt jordplan och korrekt jordning för säkerhet och prestanda.

För alla som använder avancerad elektronik ombord – från navigationssystem till kraftfulla inverterlösningar – är ett bra jordplan avgörande. En jordplatta, eller "earthing plate", skapar en effektiv koppling mellan båtens elektriska system och havet, vilket ger stabilitet, säkerhet och optimal prestanda.

Vad gör en jordplatta?

En jordplatta fungerar som en brygga mellan båtens elektriska system och vattnet. Den leder bort elektriska störningar och statisk elektricitet, vilket är särskilt viktigt för:

• Radio- och antennsystem: För att få optimal signal och minska brus.
• Navigationsutrustning: För att undvika felaktiga avläsningar.
• Skydd mot galvanisk korrosion: Genom att skapa en stabil referenspunkt för elektriska kretsar.
• Kraftenheter som inverter och kombienheter: För att säkerställa korrekt skyddsjord (PE), stabil drift och att jordfelsbrytare fungerar som de ska.

Hur fungerar den?

Moderna jordplattor, som exempelvis Glomex, är tillverkade av sintrad brons – ett material som består av miljontals mikrosfärer. Detta ger en effektiv yta som är upp till tio gånger större än den faktiska plattans storlek. Den stora ytan förbättrar värmeavledningen och säkerställer en stabil elektrisk kontakt med vattnet.

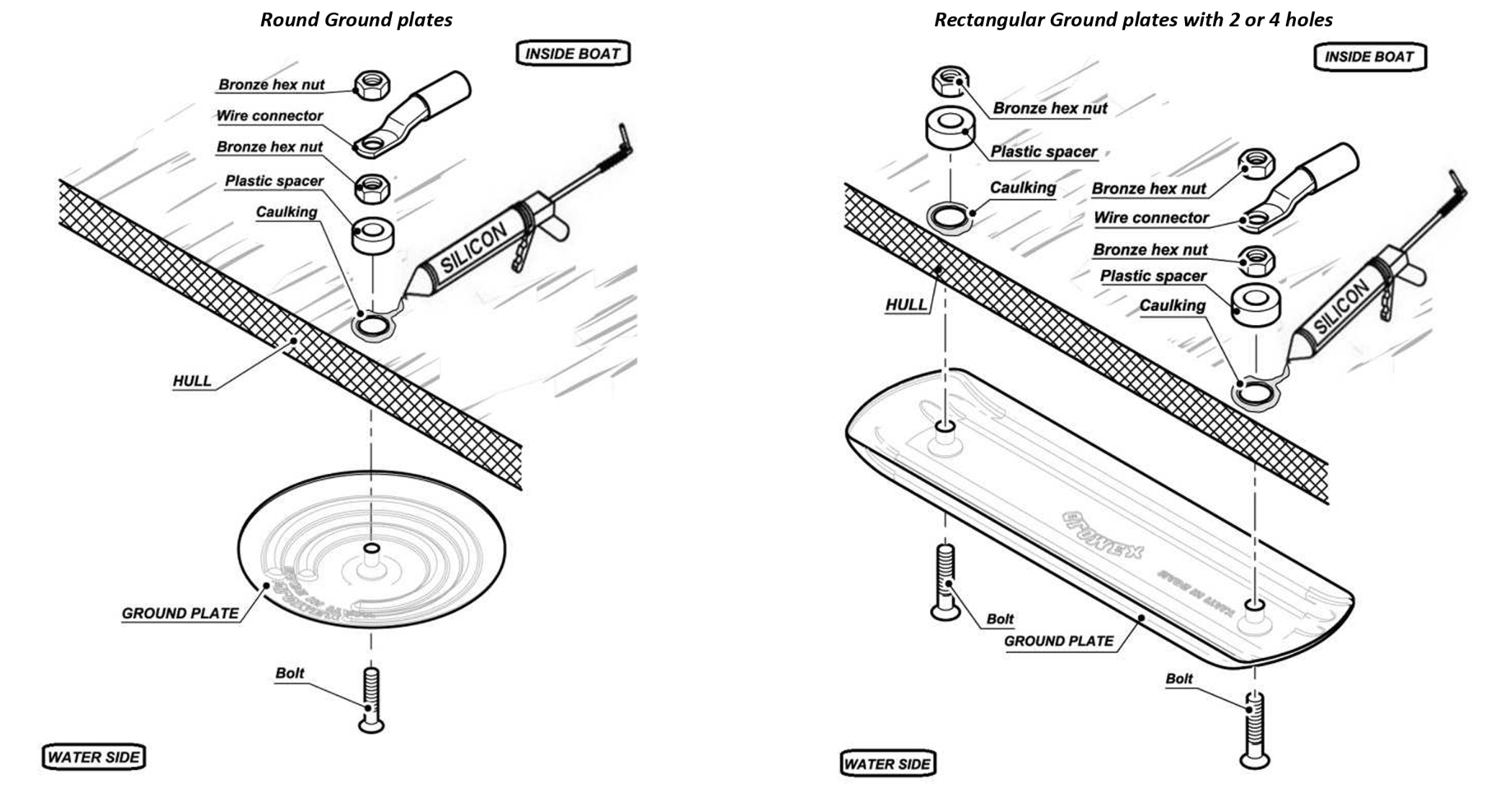

Plattorna monteras på skrovet med korrosionsbeständiga bronsbultar och gummidistanser, vilket garanterar lång livslängd och hög motståndskraft mot marina miljöer.

Jordning av Victron Energy-enheter (Inverter, MultiPlus, Quattro)

Victron Energy-produkter som Inverter, MultiPlus och Quattro är hjärtat i många moderna elsystem ombord. För att dessa ska fungera säkert och effektivt krävs korrekt jordning:

• Skyddsjord (PE): Alla Victron-enheter har en PE-anslutning som ska kopplas till båtens jordplan. Detta minskar risken för elektriska stötar och skyddar mot felströmmar.
• Neutral till jord-koppling: Vid användning av inverterläge skapas ofta en intern koppling mellan neutral och jord för att uppfylla säkerhetskrav. Detta gör att jordfelsbrytare fungerar korrekt.
• Jordplatta som referenspunkt: Genom att ansluta PE från Victron-enheterna till jordplattan i skrovet får du en stabil referens mot havet, vilket är viktigt för att undvika störningar och galvaniska problem.
• Extra skydd vid landström: När du kopplar in landström, se till att jordningen är korrekt integrerad med båtens system för att undvika jordloopar.

Att installera en jordplatta och se till att Victron-enheterna är korrekt jordade är inte bara en teknisk detalj – det är en investering i båtens funktionalitet och säkerhet. Tips: Använd kraftiga kablar och korrosionsbeständiga anslutningar för jordledningen. Kontrollera regelbundet att jordplattan är ren och fri från beläggningar för bästa funktion.

Varför ska du investera i en jordplatta och korrekt jordning?

• Bättre prestanda för elektronik: Stabil signal och mindre störningar.
• Ökad säkerhet: Skydd mot elektriska fel och korrosion.
• Optimal funktion för Victron-system: Säker drift och korrekt jordfelsbrytarfunktion.
• Långsiktig hållbarhet: Material och design som står emot tuffa förhållanden.
