AIS4000 / AIS5000 Hårdvaruuppdatering - Resistorer

Att hålla din AIS4000 eller AIS5000 uppdaterad är avgörande för att säkerställa optimal prestanda och tillförlitlighet. I denna bloggpost kommer vi att gå igenom varför din AIS-enhet kan begära en programvaruuppdatering även efter att en har gjorts, samt hur du korrekt avslutar oanvända RX-portar för att undvika problem.

Avsluta oanvända RX-portar

Ett paket med sex 120-ohms resistorer ingår med AIS4000.

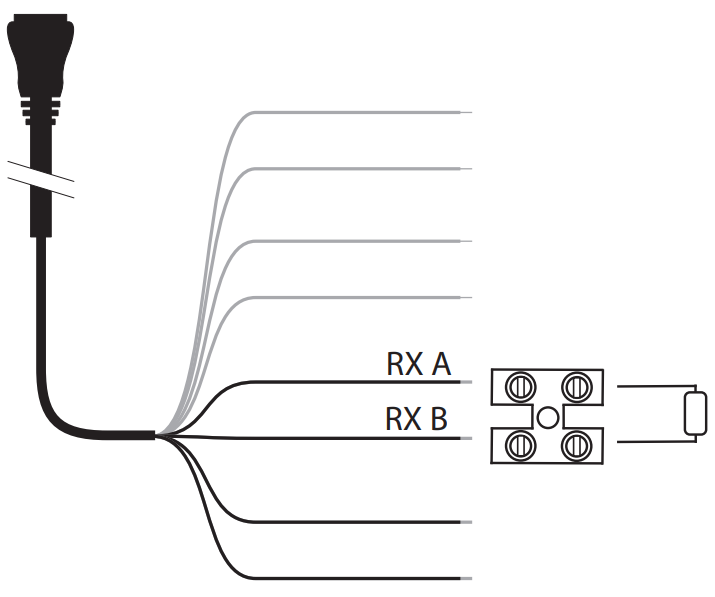

När du ansluter 14-vägs och 18-vägs kablarna bör alla oanvända portar avslutas med en 120-ohms resistor över RX A och RX B-signalerna som visas på bilden nedan (och som rekommenderas i användarmanualen. Du kan ladda ner alla relevanta manualer från följande länkar. AIS4000 - AIS5000).

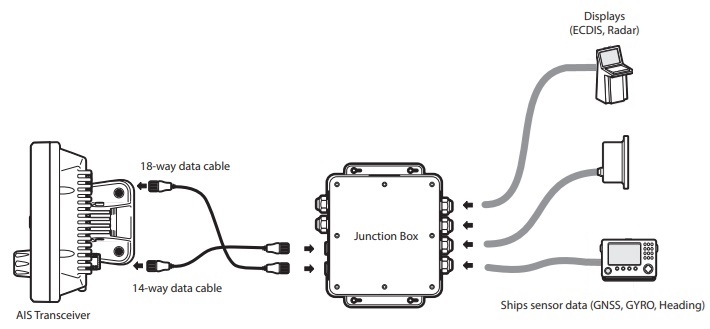

Använd de medföljande resistorerna och en kopplingsplint (ej medföljande) för att avsluta de oanvända portarna som visas i diagrammet ovan. Alternativt kan det valfria kopplingsbox-tillbehöret användas för avslutning istället.

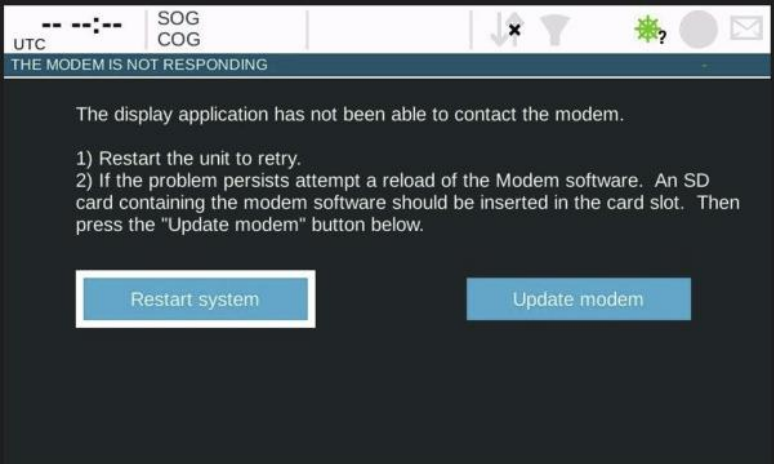

Om de oanvända RX-kablarna (av 14-vägs och/eller 18-vägs kablarna) inte avslutas korrekt med 120-ohms resistorer, kan AIS4000/AIS5000 misslyckas med att initiera och visa meddelandet nedan. I så fall, avsluta kablarna som förklarats ovan för att återställa normal drift.
