SONAR TEST - Wenn SONAR nicht von Störungen betroffen ist

SONAR-Test – So funktioniert das System, wenn es nicht von Störungen betroffen ist

Diese FAQ ist Teil unserer Serie zur Fehlerbehebung von SONAR-Systemen. Hier finden Sie detaillierte Anleitungen zur Untersuchung und Lösung häufiger Probleme mit Raymarine SONAR, einschließlich Störungen, Einstellungen und Optimierung. Unabhängig davon, ob Sie ein RV, RVM oder AIRMAR CHIRP SONAR-System verwenden, bieten wir Schritt-für-Schritt-Anweisungen, um die beste Leistung zu gewährleisten. Benötigen Sie Hilfe bei der Installation oder Prüfung? Folgen Sie unseren Anleitungen unten.

TEIL 1 – SONAR FEHLER: Kein Geber angeschlossen
TEIL 2 – Einführung in SONAR-Störungen
TEIL 3 – SONAR-Störungsuntersuchung – Manuelle Einstellung
TEIL 4 – SONAR-Einstellung & Test: Wenn SONAR nicht von Störungen betroffen ist
TEIL 5 – SONAR-Einstellung & Test: Wenn SONAR von Störungen betroffen ist
TEIL 6 – RV und RVM Transducer Sense Resistor Test

Wichtig, bevor Sie beginnen – Aktualisieren Sie Ihr AXIOM
Bevor Sie mit der Fehlerbehebung und Einstellung Ihres Systems fortfahren, stellen Sie sicher, dass Ihr Raymarine AXIOM über die neueste Software verfügt. Aktualisieren Sie über Wi-Fi oder microSD-Karte. Überprüfen Sie die neueste Version hier: Raymarine Software-Updates

SONAR EINSTELLUNG – A-Scope & 50:50 Zoom

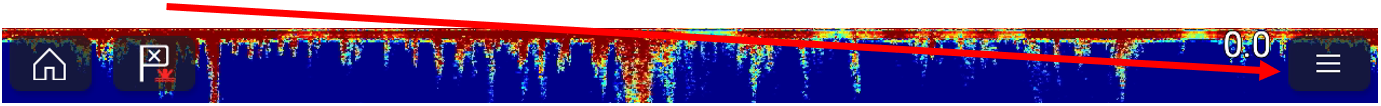

1. Drücken Sie zuerst MENÜ.

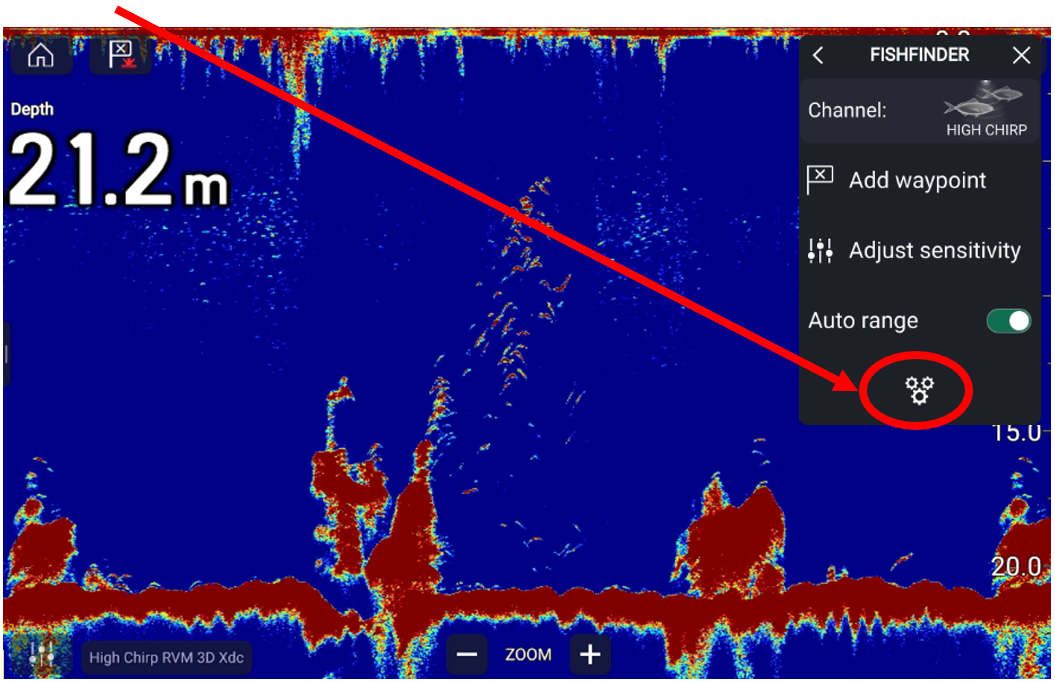

2. Drücken Sie nun Einstellungen.

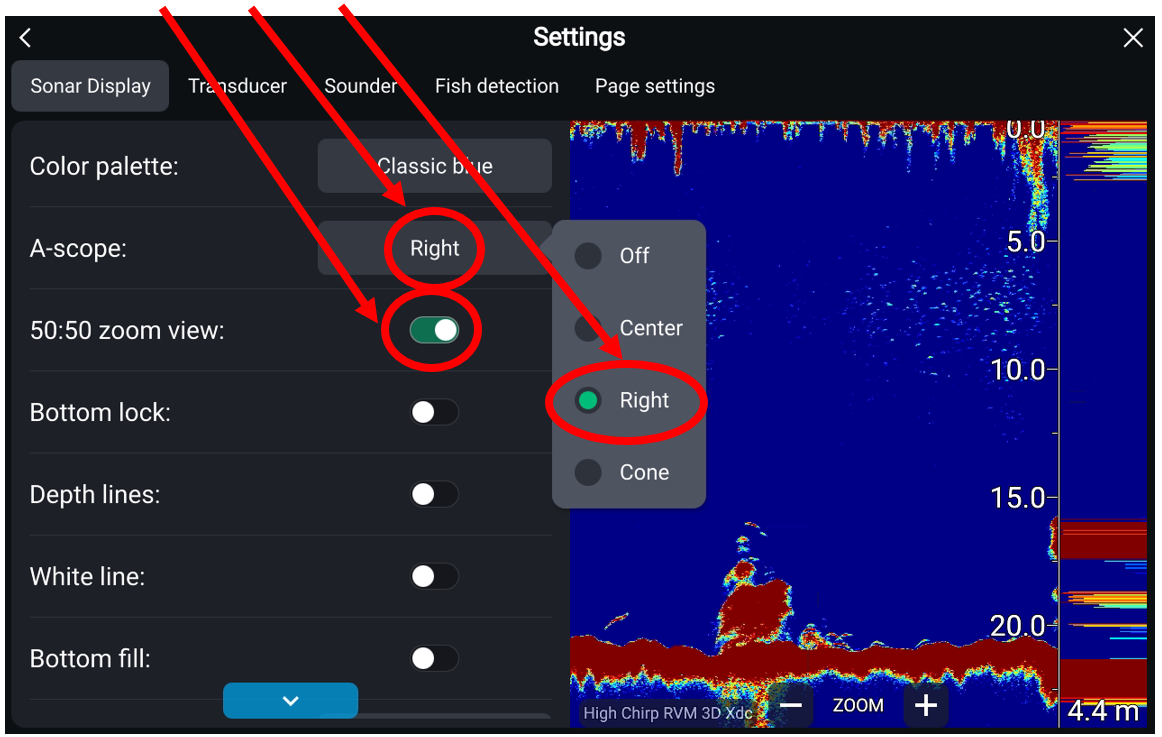

3. Aktivieren Sie 50:50 Zoomansicht & A-Scope.


SONAR EINSTELLUNG – Frequenz auswählen (RV/RVM)

1. Drücken Sie MENÜ.

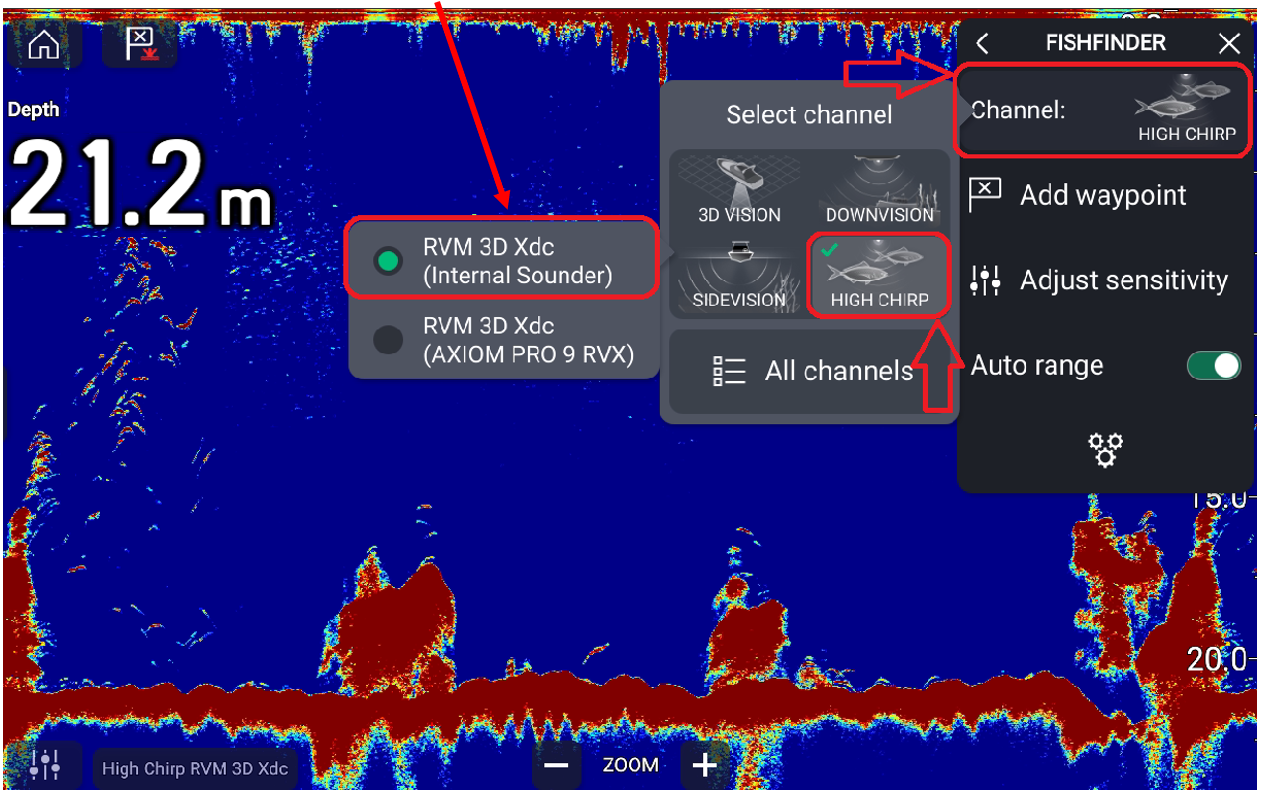

2. Wählen Sie KANAL, HIGH CHIRP und SONAR-Quelle.


CP470/CP570 SYSTEM

1. Drücken Sie MENÜ.

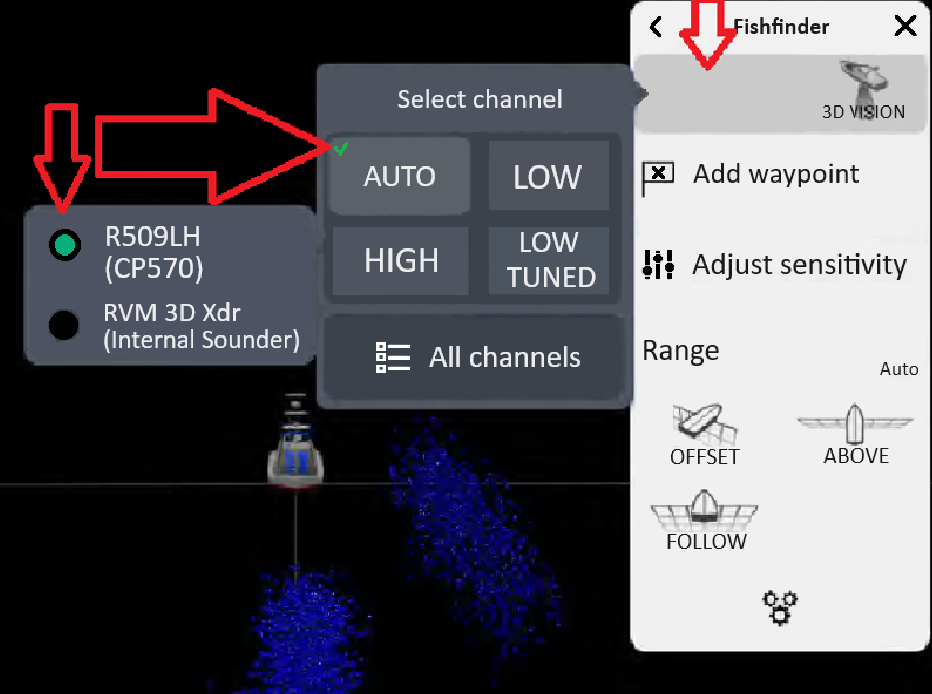

2. Wählen Sie KANAL, AUTO und SONAR-Quelle (Beispiel: CP570 SONAR-Modul).


Empfindlichkeiten einstellen

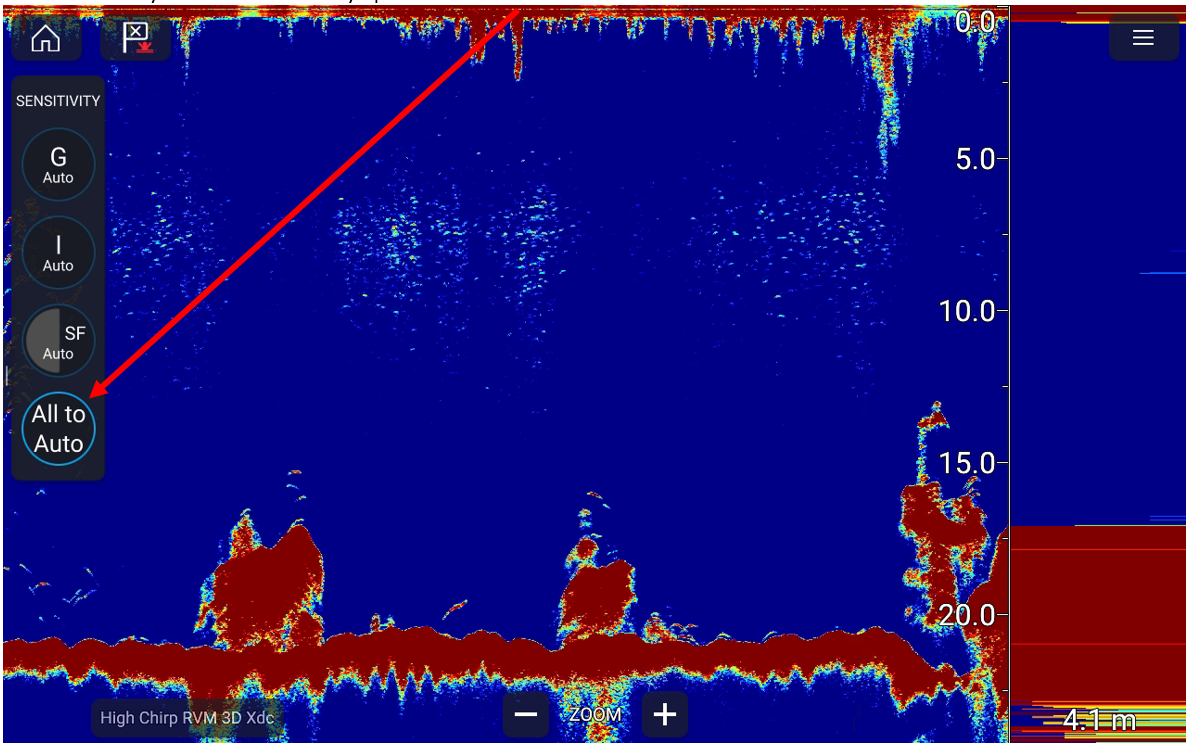

1. Alle Empfindlichkeitsoptionen sollten auf AUTO eingestellt sein.


Bereich einstellen

1. Drücken Sie MENÜ.

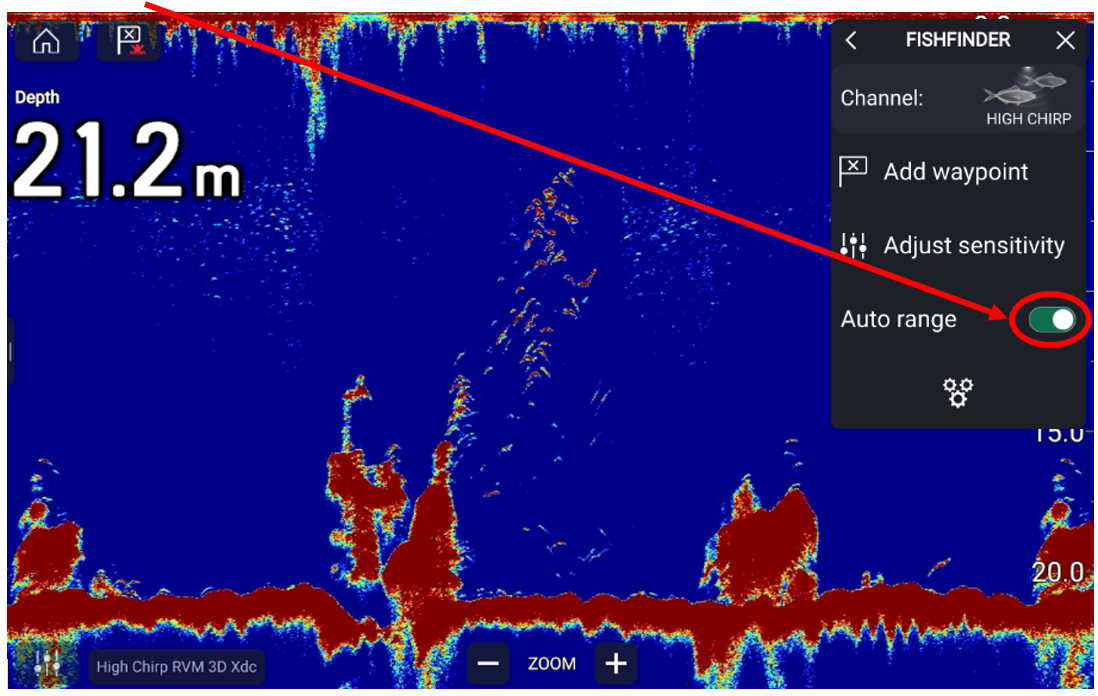

2. Aktivieren Sie Auto Range.

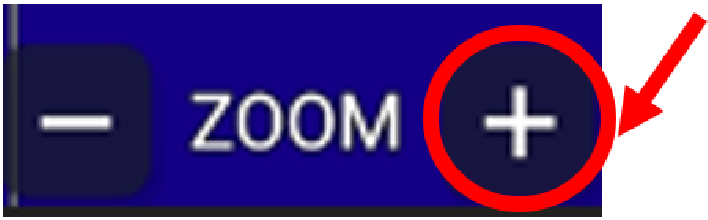

3. Drücken Sie + um 50:50 Zoom zu aktivieren.


Endansicht

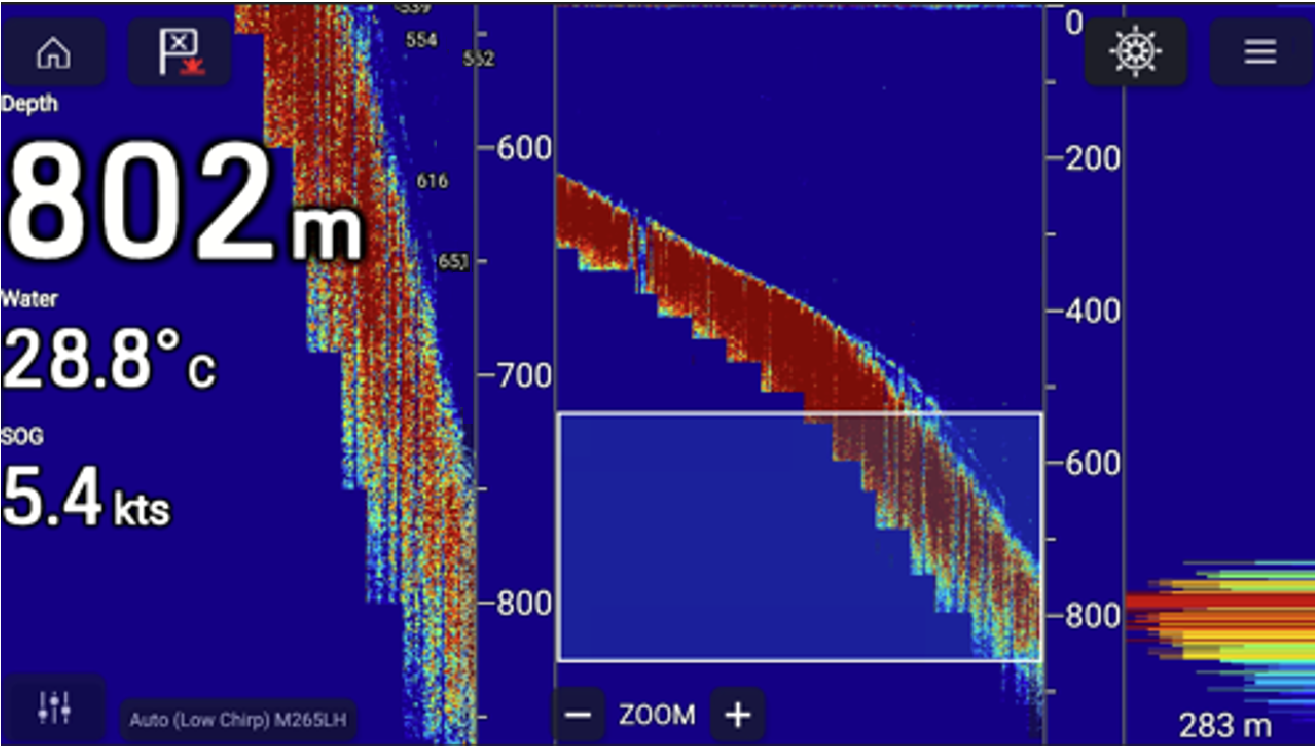

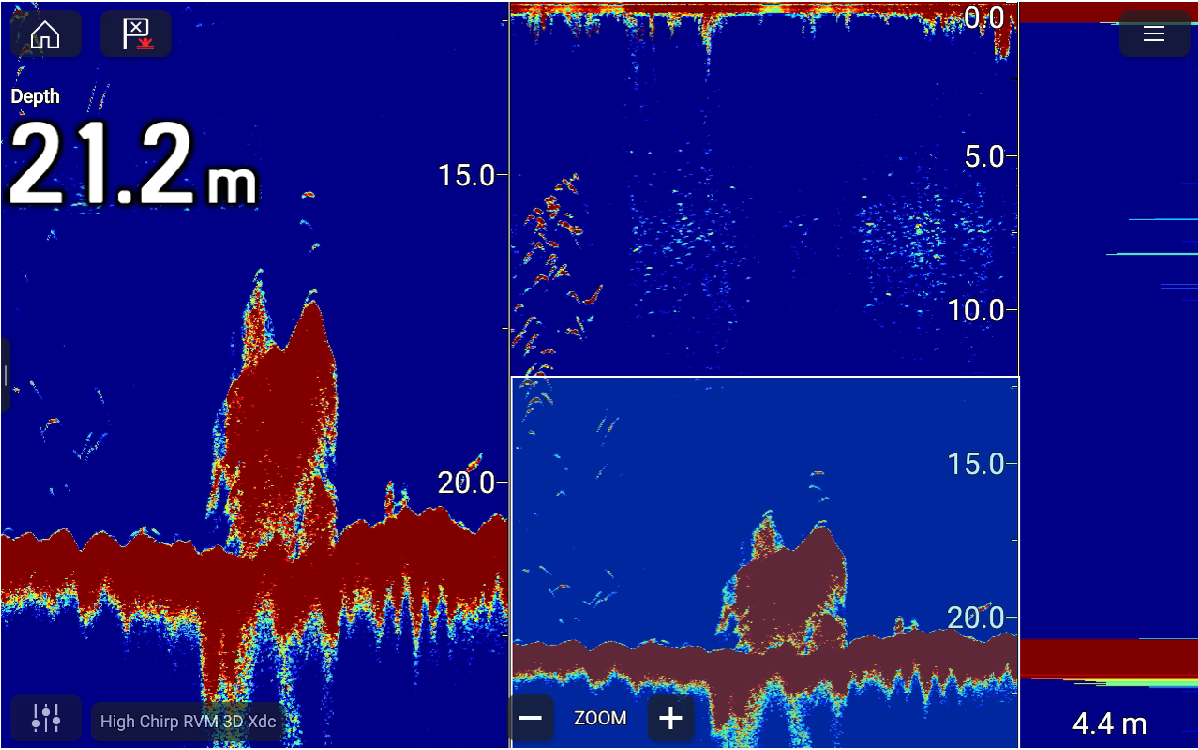

Nach der Einstellung sollte Ihr SONAR-Bildschirm gezoomte Abschnitte links, den Hauptbildschirm in der Mitte und A-Scope rechts anzeigen.

RV/RVM SYSTEM

CP570 SYSTEM
