Compatibilité entre les appareils Raymarine et les pupitres de commande – Guide complet

Tableau de compatibilité détaillé avec descriptions, fonctions et schémas de câblage pour les systèmes de pilote automatique Evolution

Dans cet article, nous présentons un tableau de compatibilité entre différents appareils et pupitres de commande. Le tableau fournit des informations détaillées sur chaque appareil : sa description, sa compatibilité avec les pupitres de commande et son schéma de câblage. Ces informations sont importantes pour choisir l'appareil adapté à vos besoins et tirer le meilleur parti de votre équipement.

Tableau de compatibilité :

Appareil
Description
Informations sur la compatibilité avec le pupitre de commande
Compatibilité
Schéma de câblage

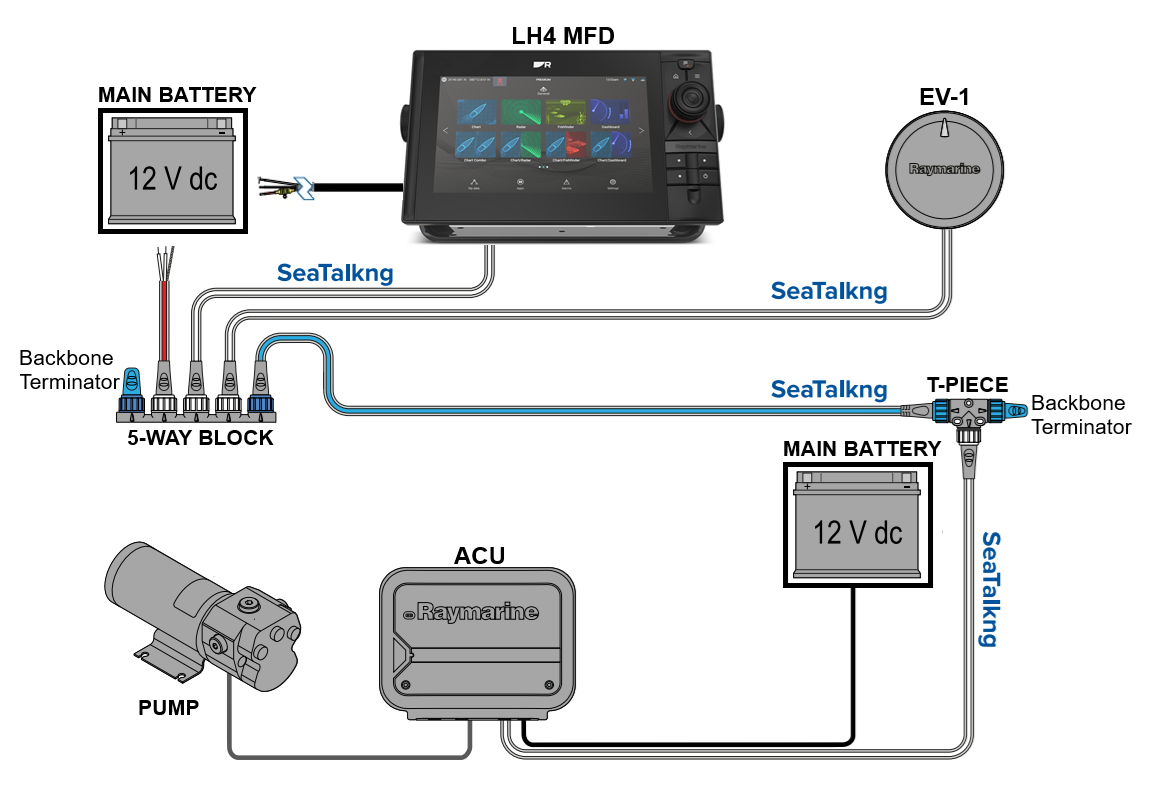

Lighthouse 4
Peut commander et calibrer les pilotes Evolution
Entièrement compatible

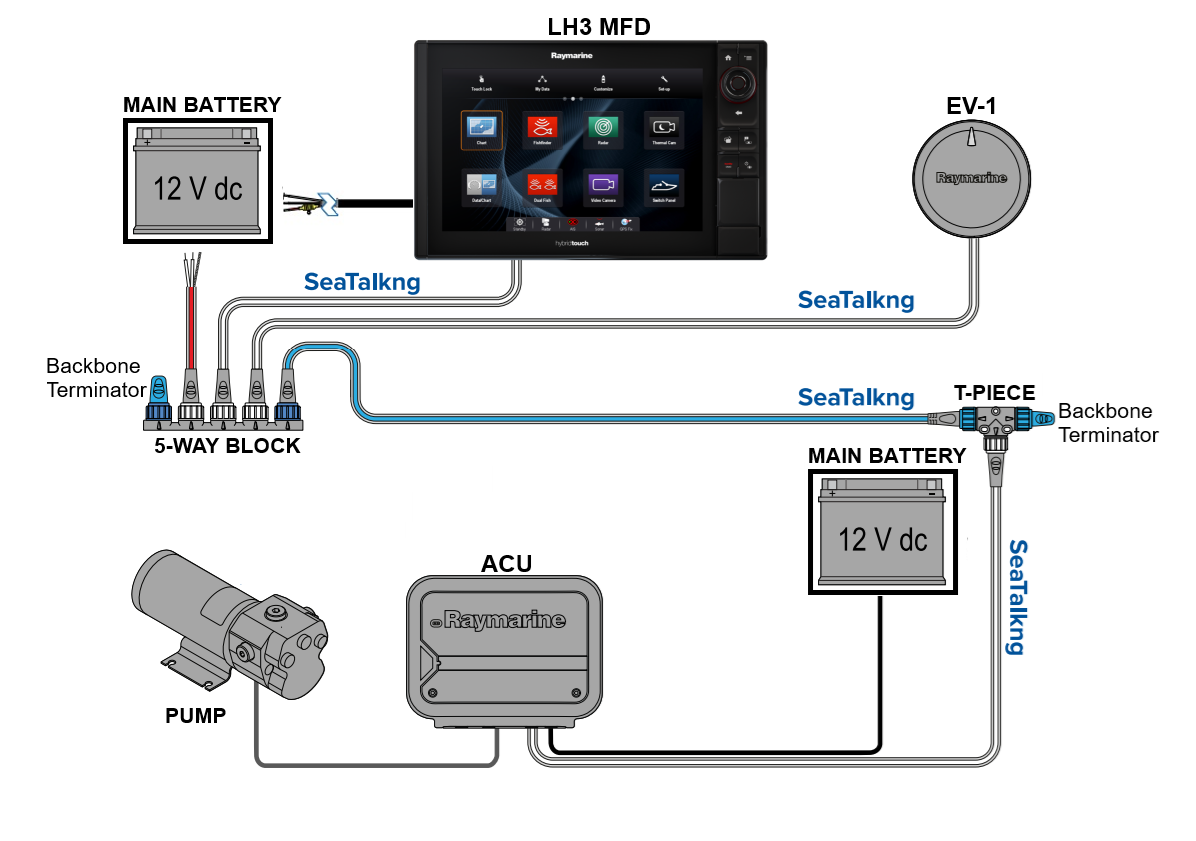

Lighthouse 3
Peut commander et calibrer les pilotes Evolution
Entièrement compatible

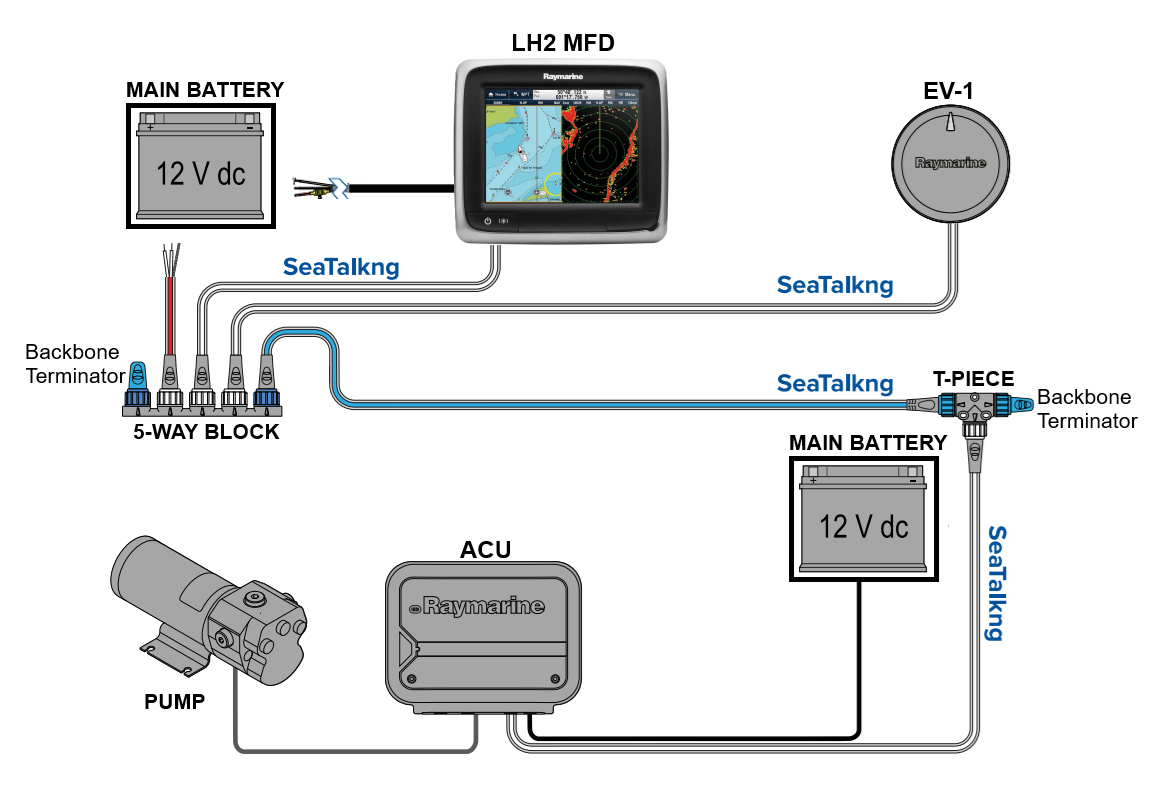

Lighthouse 2
Peut commander et calibrer les pilotes Evolution
Entièrement compatible

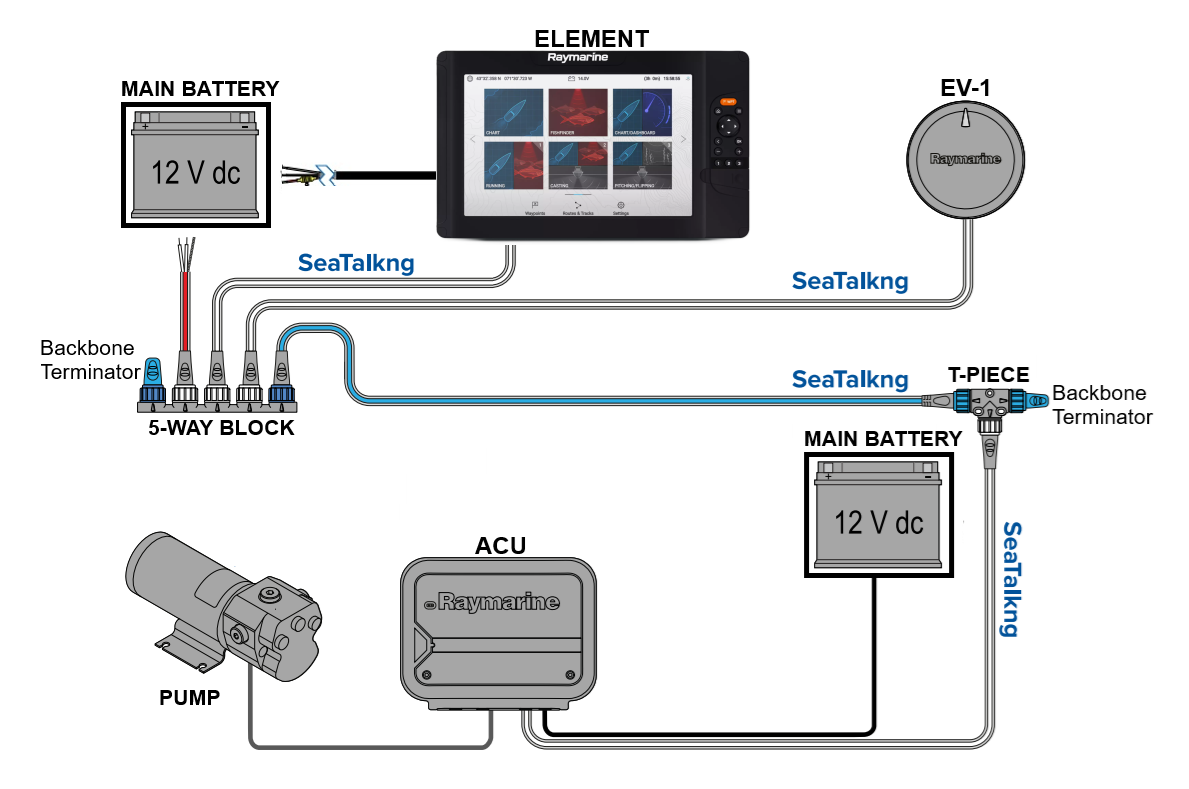

Element
Accès uniquement au calibrage de l'EV-1. Ne peut commander aucun pilote automatique.
Partiellement compatible

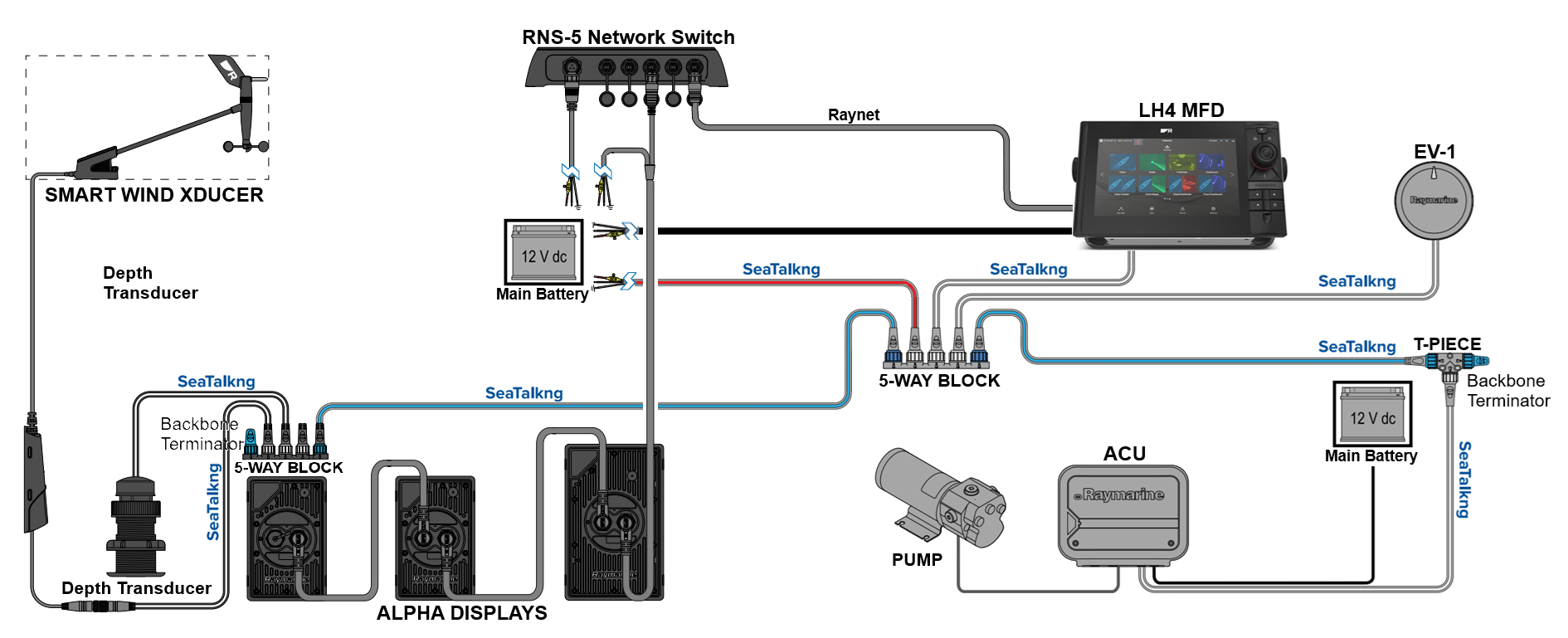

Alpha
Offre uniquement la commande (à partir du logiciel v3.0.50 ou supérieur). Barre au cap / navigation / modes vent.
Partiellement compatible

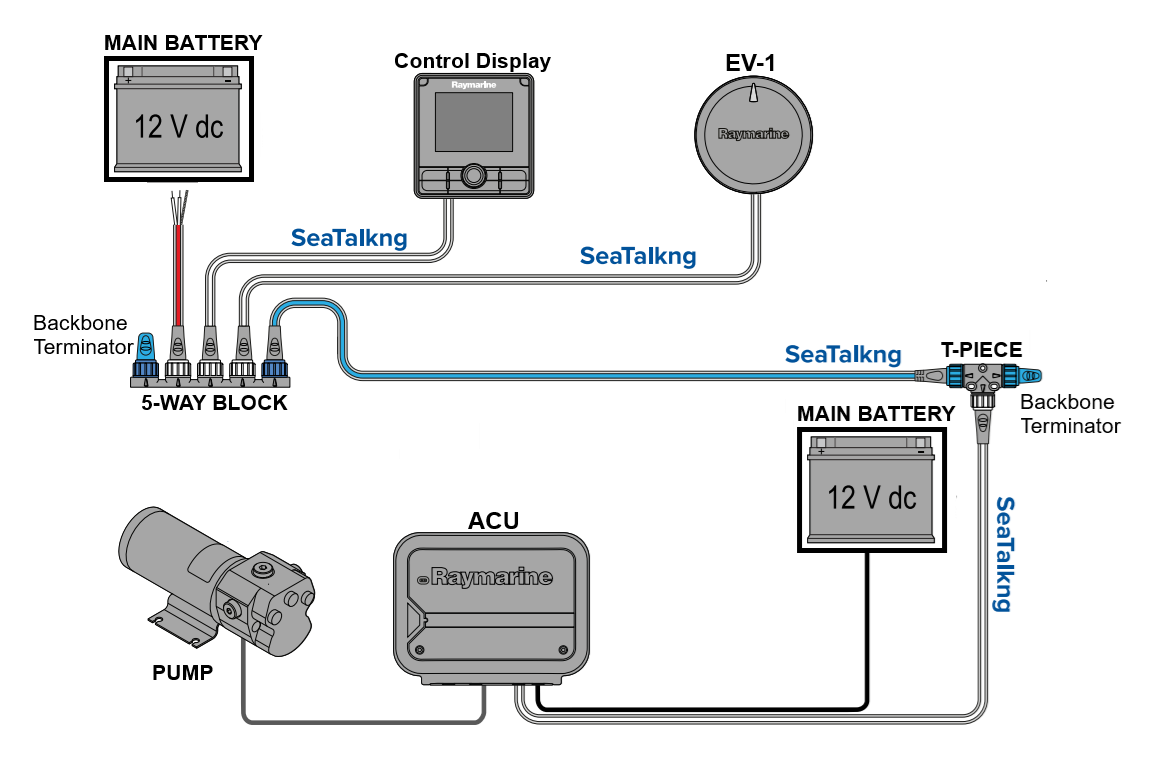

p70 / p70R / p70S / p70Rs
Calibrage et fonctions complets (il est recommandé que le p70 dispose d'un logiciel compatible avec l'EV-1 et l'ACU)
Entièrement compatible

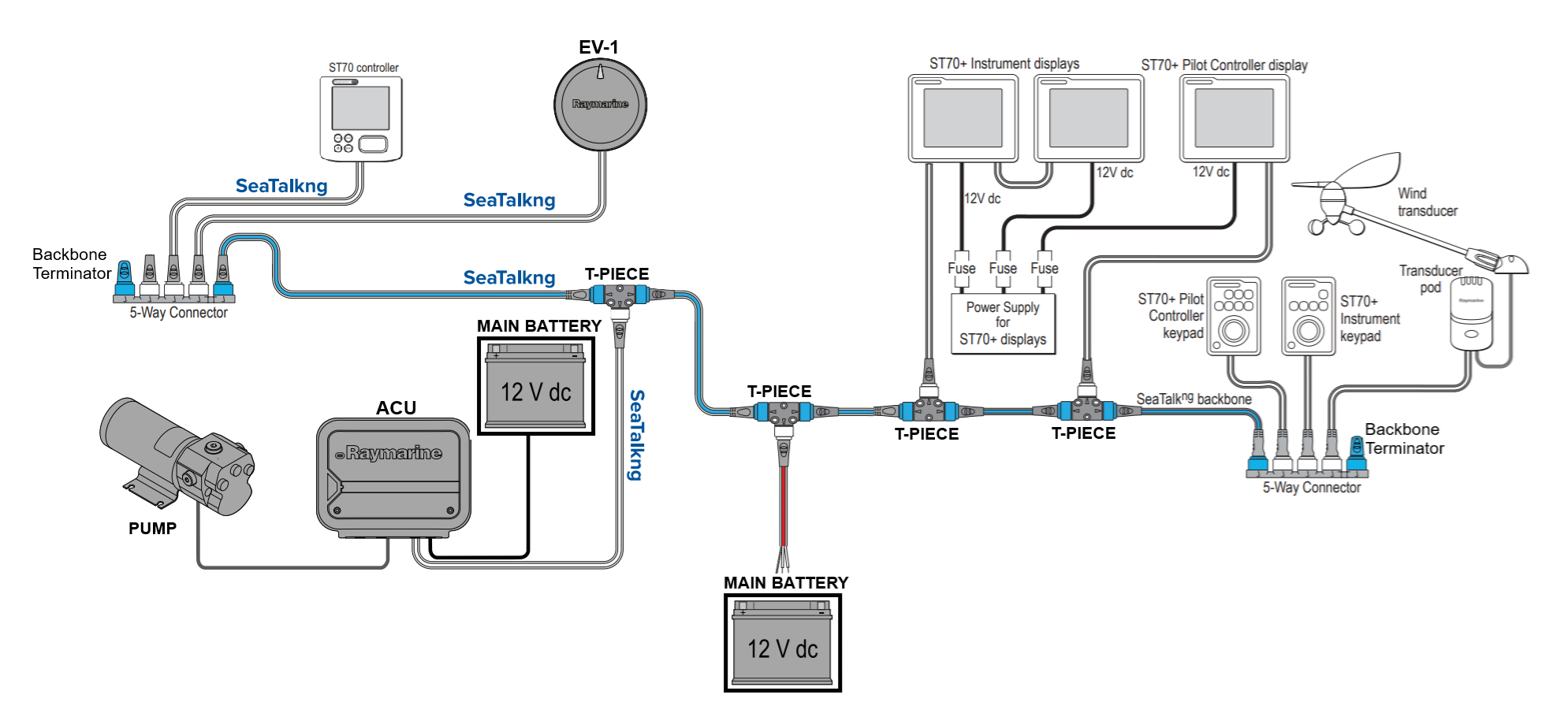

ST70+ Pilot
Calibrage partiel – le réétalonnage du compas peut être effectué via « Swing Compass ». « Lock Compass » impossible. La réponse est 1, 2 et 3 et non Leisure, Cruising et Performance.
Partiellement compatible

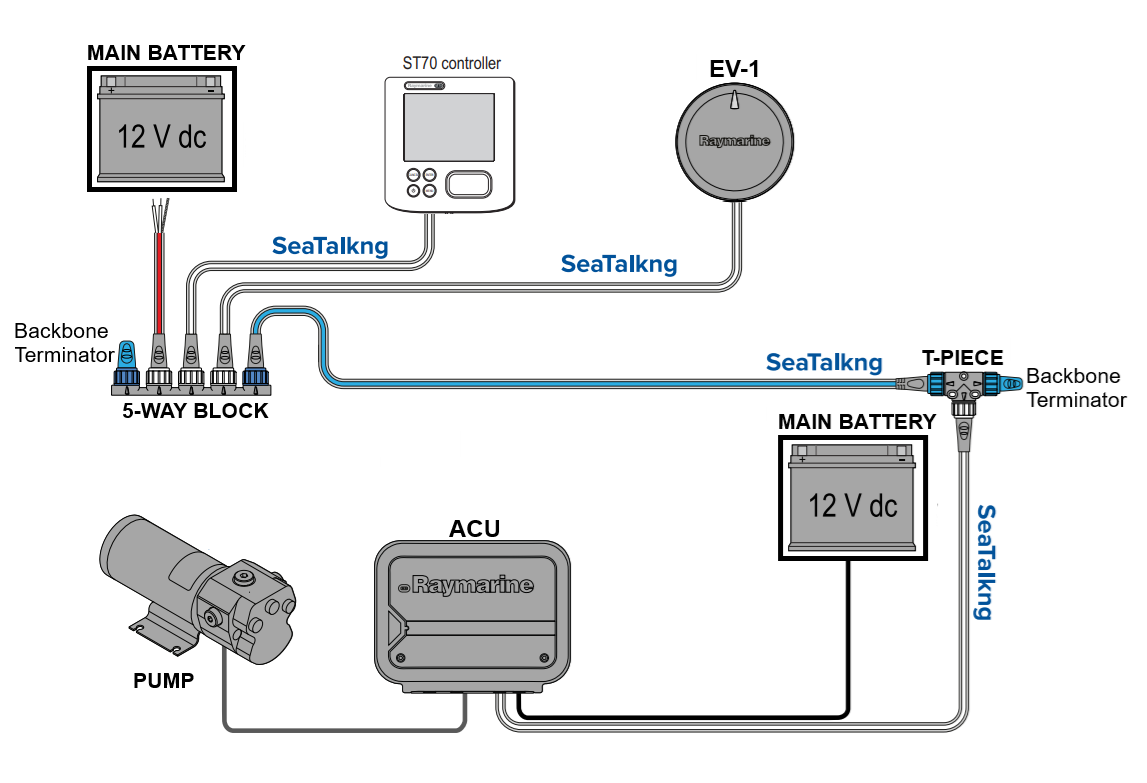

ST70 Pilot Head
Calibrage partiel – le réétalonnage du compas peut être effectué via « Swing Compass ». « Lock Compass » impossible. La réponse est 1, 2 et 3 et non Leisure, Cruising et Performance.
Partiellement compatible

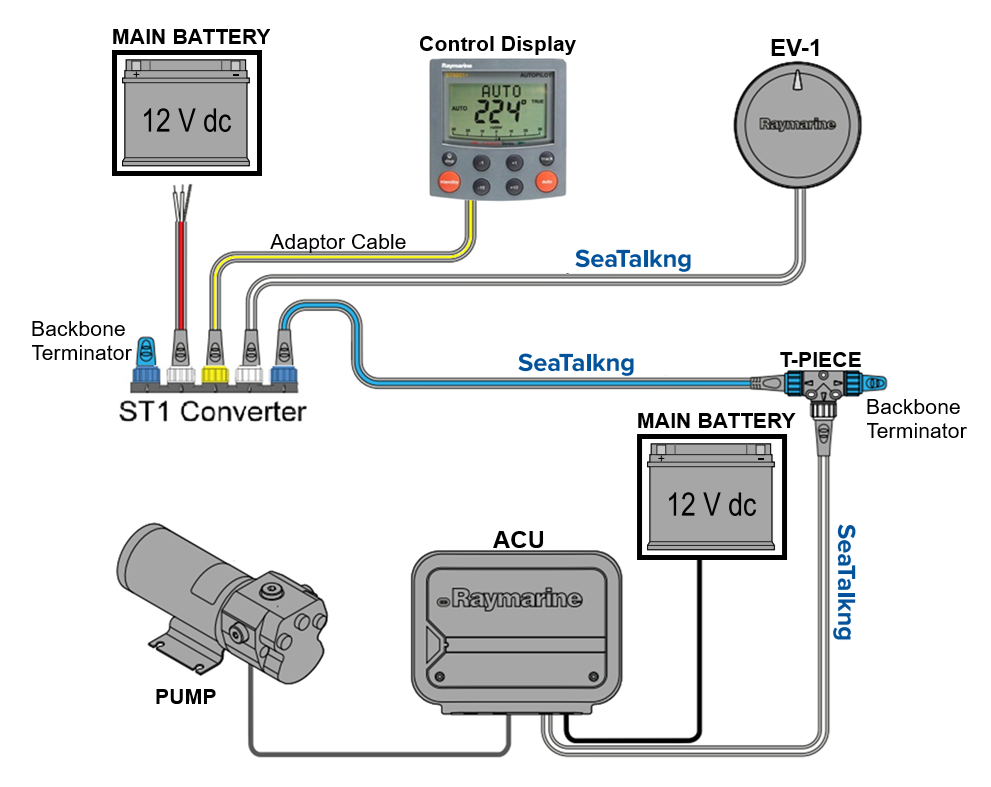

ST6002 / ST7002 / ST8002
Fonctionnalité limitée. Calibrage disponible, mais pas de réétalonnage du compas, pas d'accès aux modes de diagnostic, pas de modes de pêche. Type de bateau légèrement inadapté. Pas de temps Hard over ni de bateaux sans RRU. Réponse = 1, 2 et 3 au lieu de Leisure, Cruising et Performance. Convertisseur STng-ST1 obligatoire.
Partiellement compatible
ST290 (DPU, Graphic et Pilot KP)
NON TESTÉ – NON RECOMMANDÉ
Non compatible

ST6001+ / ST7001+ / ST8001
Ne convient pas comme pupitre de commande principal. Compatibilité limitée via le convertisseur SeaTalkng E22158. Commande de base. Standby / Auto / +1 / -1 / +10 / -10 OK. Aucun accès au calibrage.
Partiellement compatible
ST6000 / ST7000
Ne convient pas comme pupitre de commande principal. Compatibilité limitée via le convertisseur SeaTalkng E22158. Commande de base. Standby / Auto / +1 / -1 / +10 / -10 OK. Aucun accès au calibrage.
Partiellement compatible

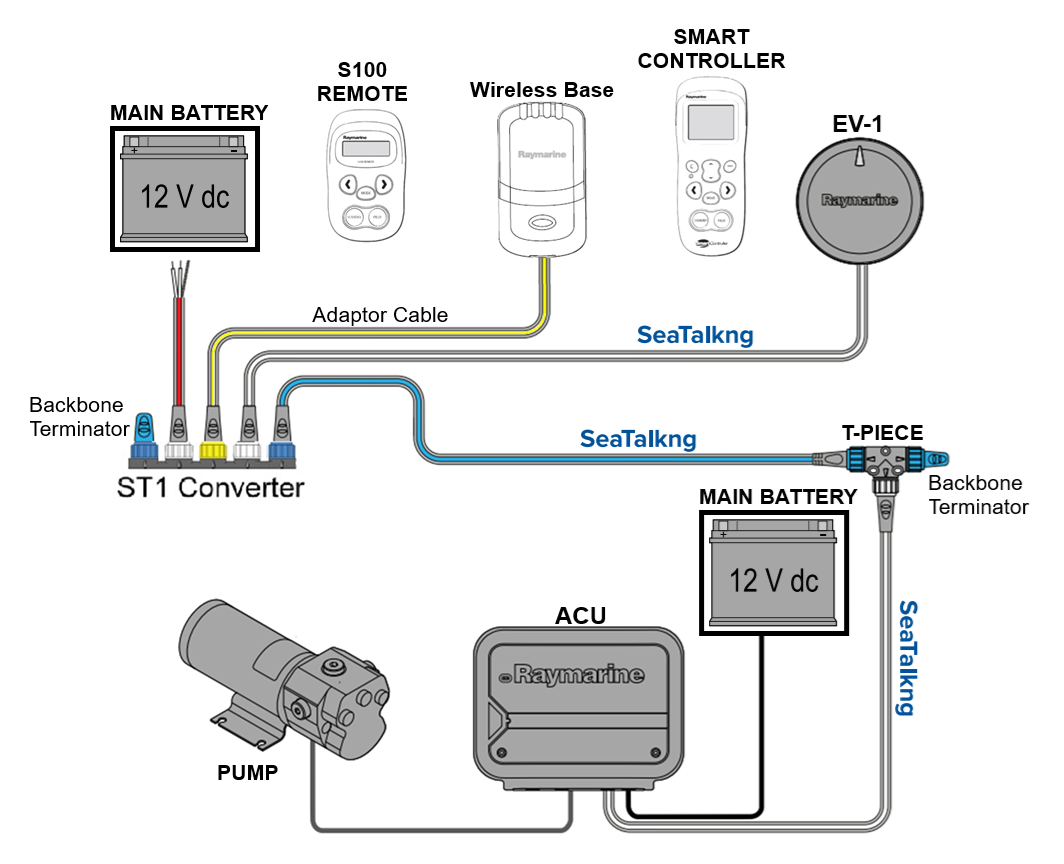

Smart Controller
Compatible via le convertisseur SeaTalk1-STng E22158, mais pas de calibrage depuis la télécommande
Partiellement compatible
S100 Remote
Compatible via le convertisseur SeaTalk1-STng E22158, mais pas de calibrage depuis la télécommande
Partiellement compatible

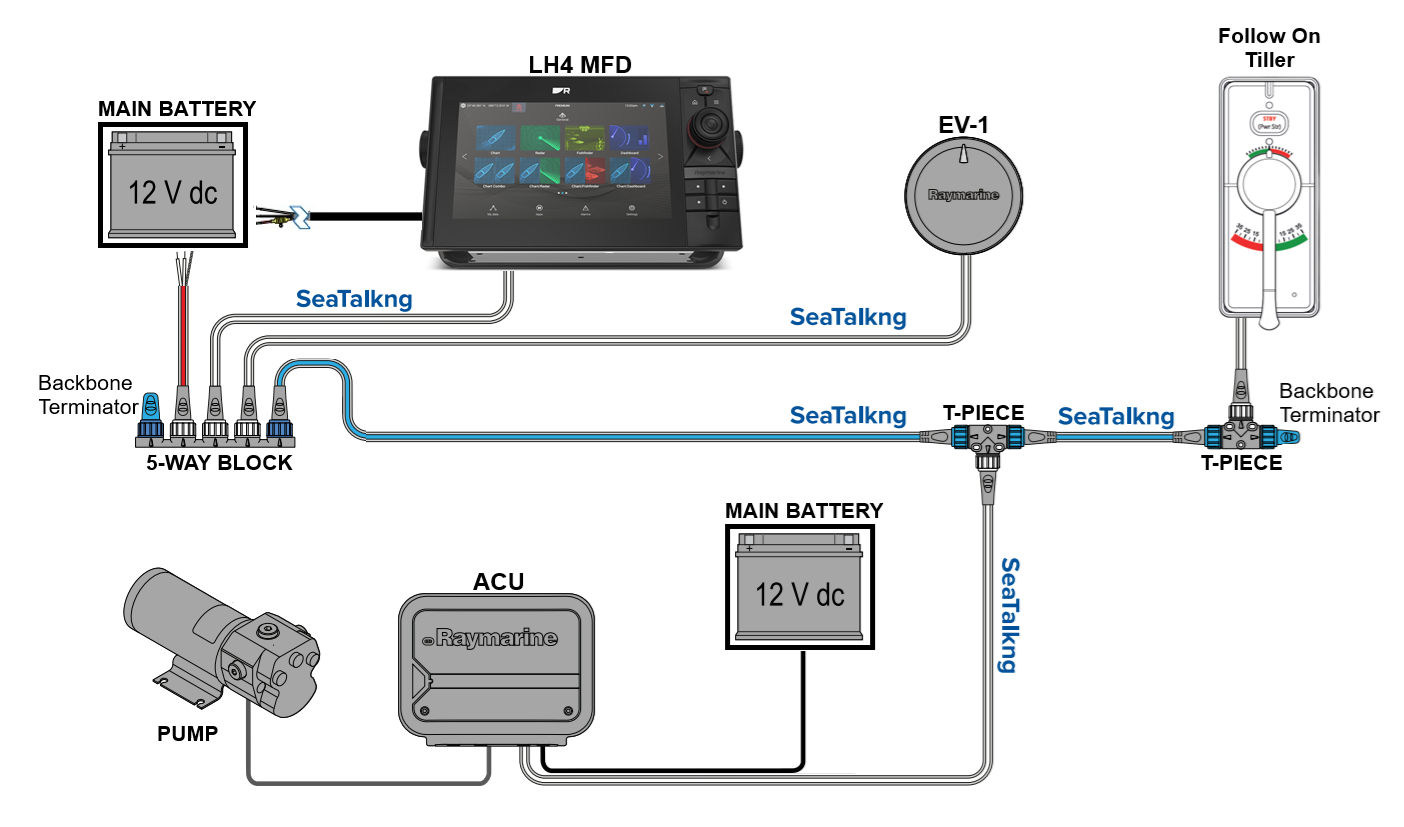

Follow on Tiller (Auto & Stby)
Entièrement compatible. (Assurez-vous que les logiciels du FOT, du P70, de l'EV-1, de l'ACU et de l'AXIOM sont à jour.)
Entièrement compatible

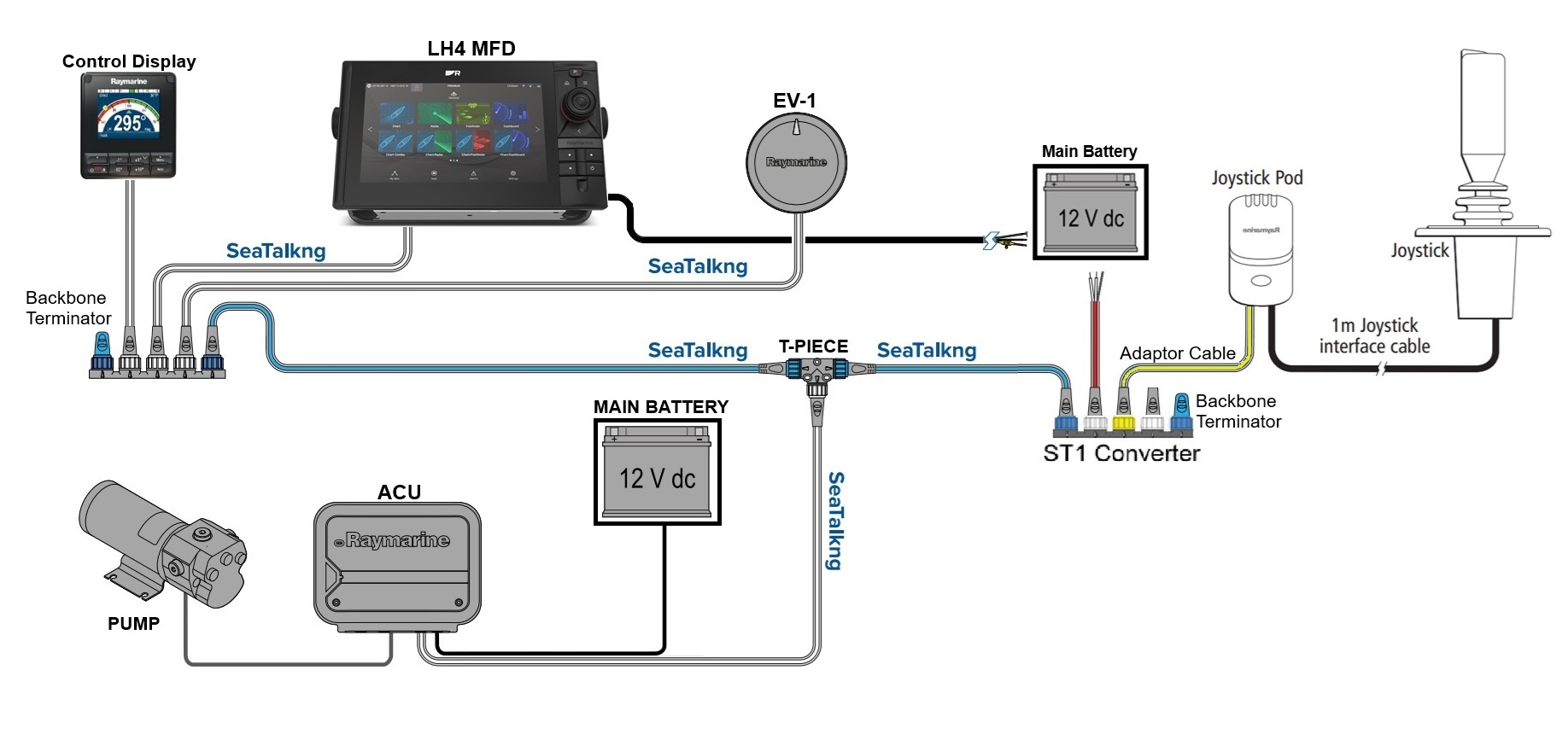

SeaTalk1 Joystick
Compatible via le convertisseur SeaTalkng (E22158).
Entièrement compatible
Z076 – Pupitre de commande
Non compatible
Non compatible

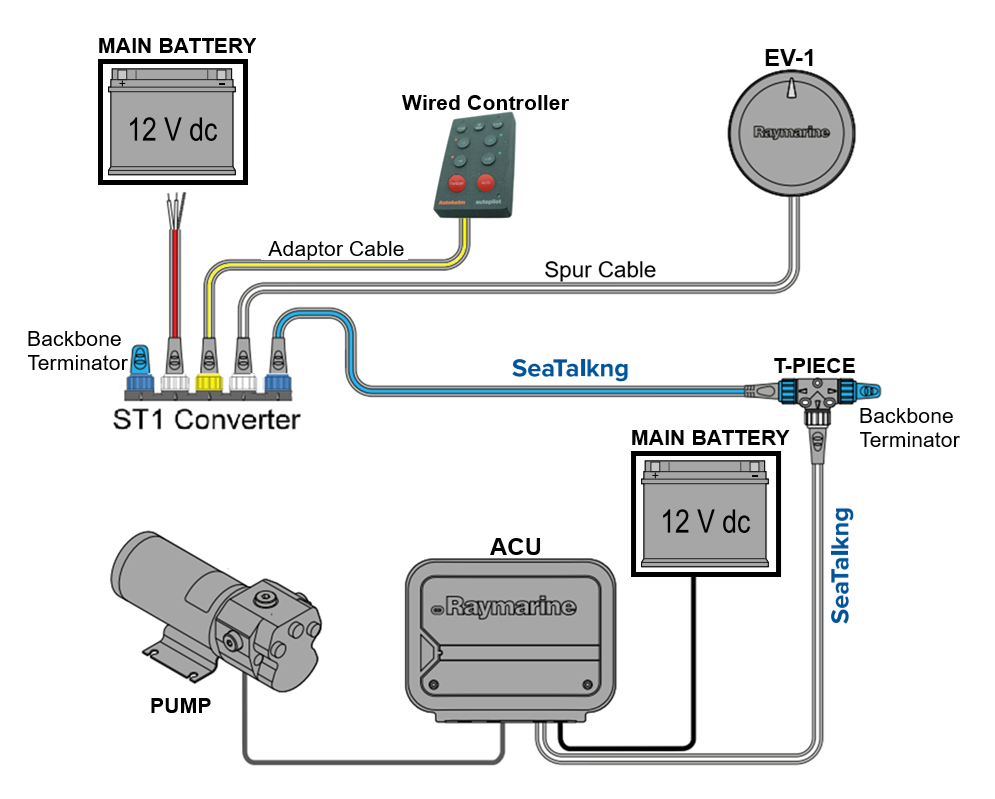

Z214 – Pupitre de commande ST80
Ne convient pas comme pupitre de commande principal. Compatibilité limitée via le convertisseur SeaTalkng E22158. Commande de base. Standby / Auto / +1 / -1 / +10 / -10 OK. Aucun accès au calibrage.
Partiellement compatible
ST600R Remote
Ne convient pas comme pupitre de commande principal. Compatibilité limitée via le convertisseur SeaTalkng E22158. Commande de base. Standby / Auto / +1 / -1 / +10 / -10 OK. Aucun accès au calibrage.
Partiellement compatible
