Risoluzione dei problemi di comunicazione SeaTalkng – Guida completa

I conflitti tra sorgenti di dati possono spesso mostrare sintomi come NO AIS o NO FIX sul sistema Raymarine. Questi problemi sono spesso dovuti a una configurazione errata delle sorgenti di dati o dei protocolli di comunicazione. Segui questa guida per identificare e risolvere i problemi.

Passo 1: Controlla le sorgenti di dati

Quando il sistema ha più di una sorgente per lo stesso tipo di dati (GPS, vento, profondità, ecc.), la funzione Sorgenti di dati deve essere utilizzata per specificare quale sorgente deve essere utilizzata. Questo è fondamentale per evitare conflitti di dati.

Verifica che:

• Le sorgenti di dati siano configurate correttamente per ogni tipo di dato.
• Il sistema non utilizzi doppie sorgenti per gli stessi dati.

Passo 2: Controlla le connessioni AIS

Se hai un AIS350, AIS650 o AIS500, assicurati che il dispositivo sia collegato solo tramite un protocollo di comunicazione – o SeaTalkng (preferito) o NMEA 0183, ma non entrambi contemporaneamente.

Passo 3: Controlla l'alimentazione

Se il problema persiste, carica completamente le batterie dell'imbarcazione e prova a duplicare l'errore mentre il sistema è collegato all'alimentazione da terra. Se l'errore non si verifica in queste condizioni, il problema è probabilmente dovuto a un'alimentazione insufficiente.

Azioni per migliorare l'alimentazione:

• Testa le batterie sotto carico e sostituiscile se necessario.
• Aggiungi capacità extra alla batteria di servizio.
• Utilizza il sistema di ricarica più spesso.
• Aumenta la capacità del sistema di ricarica.

Passo 4: Ispeziona la dorsale SeaTalkng

Se il problema persiste anche con l'alimentazione da terra, controlla la dorsale per:

• Terminazione corretta.
• Ingresso di alimentazione al punto medio approssimativo del carico LEN.
• Che l'interruttore POWER SeaTalkng dell'ACU o del computer di rotta sia su OFF se viene utilizzata un'alimentazione separata.
• La lunghezza massima del cavo di derivazione (6 m) non sia superata.
• Non più di 3 dispositivi collegati a cascata per cavo di derivazione.
• Giunzioni corrette e nessun danno ai cavi.

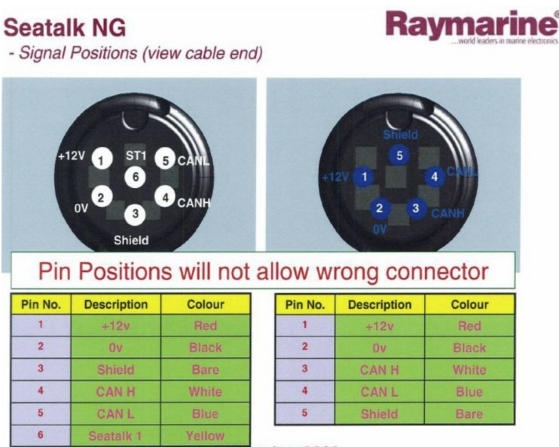

Suggerimento: Controlla la resistenza tra CAN_H e CAN_L sui connettori di terminazione – dovrebbe essere di 120 ohm.

Passo 5: Identifica i dispositivi difettosi

Se la resistenza non è quella prevista, rimuovi i dispositivi uno alla volta finché non trovi il dispositivo difettoso. Quindi invialo al centro assistenza Raymarine per il test al banco.
