Dépannage de la vitesse et de la température sur les instruments Raymarine – Guide étape par étape

Causes courantes de vitesse et de température incorrectes sur les instruments Raymarine – Comment tester les capteurs et la thermistance

Si la vitesse ou la température de votre écran d'instrument Raymarine (par exemple ST40, i40, ST60, ST60+, ST70, i50, i70, ITC-5) ne fonctionne pas correctement, cela est généralement dû à deux causes courantes. Ce guide vous aidera à identifier le problème et à le résoudre.

Étape 1 : Vérifier l'instrument de vitesse

Regardez votre affichage de vitesse. Pour la vitesse, affiche-t-il des tirets (-.- nœuds) ou des zéros (0.0 nœuds) ?

• Affiche des zéros : Le problème est probablement le capteur de vitesse. Consultez notre FAQ pour vérifier si le circuit de vitesse fonctionne : Tester le capteur de vitesse à travers l'eau.
• Affiche des tirets : Cela indique que la thermistance du capteur est défectueuse, ce qui entraîne également une température de l'eau incorrecte (ou des tirets). Les instruments utilisent la thermistance pour déterminer si un capteur est connecté – pas de thermistance = pas de données de vitesse.

Étape 2 : Tester la thermistance

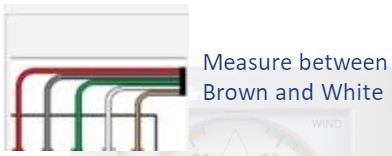

La thermistance est mesurée entre les fils marron et blanc du capteur de vitesse. Procédez comme suit :

1. Déconnectez les fils marron et blanc de l'instrument (ou de l'ITC-5).
2. Mesurez la résistance avec un multimètre. Vous pouvez mesurer dans les deux sens.
3. Si vous avez un multimètre réglable manuellement, réglez-le sur 20k (20 000 ohms).

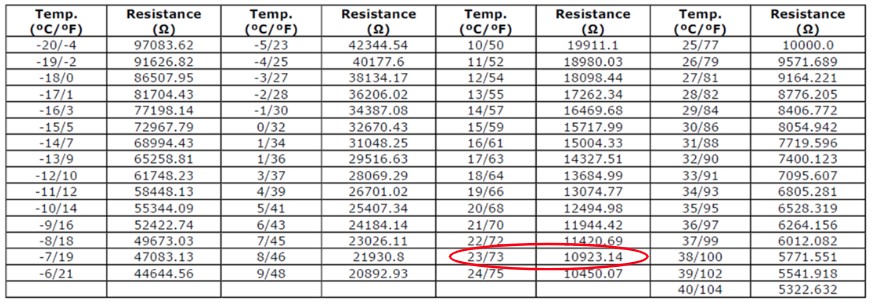

Valeurs de résistance attendues

Vous trouverez ci-dessous un tableau indiquant les valeurs de résistance approximatives à différentes températures. Exemple : 11K ohms ≈ 23°C. Si la résistance est radicalement différente (par exemple, circuit ouvert), la thermistance est défectueuse.

Solution

Pour restaurer la température de l'eau, vous devez remplacer le capteur, car ceux-ci sont entièrement scellés et ne peuvent pas être réparés.
