Felsökning av Seatalk1 (ST1) nätverksproblem – Komplett guide

Upptäck vanliga orsaker till ST1-kommunikationsfel och lär dig steg-för-steg hur du diagnostiserar och åtgärdar problem med Seatalk1-nätverket.

Om inget nyligen har ändrats i systemet finns det två vanliga orsaker till problem med ST1-nätverket:

• Kabel- eller anslutningsfel (t.ex. ST1-datakabel kortsluten till 12V eller 0V)
• En felaktig eller strömlös produkt som drar ner ST1-nätverket och hindrar kommunikation

Diagnostiksteg för ST1-nätverk

1. Kontrollera att alla enheter är påslagna.
   Äldre ST1-enheter (äldre än ST60+, ST6002/7002/8002, SPX autopilotkursdatorer) kan låsa nätverket. Trasiga säkringar eller avstängda brytare kan orsaka problemet.
2. Förenkla nätverket och börja med två enheter som kan kommunicera.
   Bygg upp ett fungerande kärnnätverk och lägg till enheter stegvis för att identifiera felkällan.

Krav för felsökning

• Minst 3 ST1-enheter
• Minst 2 sändare (t.ex. autopilotkursdator, GPS, hastighetsinstrument)
• Minst 2 mottagare (t.ex. autopilotdisplay, kartplotter)
• Kablar för att ändra anslutningar

Börja med att ansluta en sändare och en mottagare som kan visa data från sändaren. Om kommunikationen misslyckas, byt ut enheter eller kablar tills du hittar en fungerande kombination. När två enheter fungerar, lägg till fler enheter en i taget tills problemet uppstår.

Avancerad felsökning

Det bästa verktyget är ett oscilloskop. En multimeter är inte tillräcklig eftersom nätverkstrafiken är för snabb. Leta efter en 0V–12V fyrkantsvåg vid 4800bps. Exempel på ett friskt ST1-nätverk:

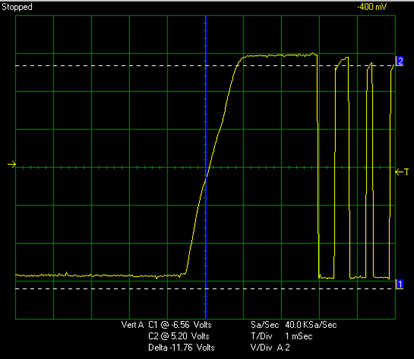

Exempel på nätverk med felaktiga kommunikationschips:

Om du inte kan lösa problemet själv, anlita en servicetekniker med oscilloskop och testutrustning.
