AXIOM MFD en stuurautomaatintegratie – zo sluit je SeaTalkng en NMEA 0183 aan

Leer hoe Raymarine AXIOM-schermen integreren met Evolution-stuurautomaten, welke converters nodig zijn voor oudere systemen en hoe je volledige controle krijgt via SeaTalkng en NMEA 0183.

AXIOM MFD (multifunctionele schermen) van Raymarine zijn ontwikkeld om maximale controle en flexibiliteit aan boord te bieden. Door AXIOM te integreren met de nieuwste generatie Evolution-stuurautomaten via het SeaTalkng (STng)-netwerk, kun je de stuurautomaat rechtstreeks vanaf je MFD bedienen. Dit betekent dat je routes met waypoints kunt maken en de stuurautomaat deze automatisch kunt laten volgen – perfect voor langere zeiltochten of complexe navigatiepatronen.

Om dit te laten werken, moet het systeem correct via STng zijn aangesloten op het netwerk. Wanneer de verbinding actief is, kun je het AXIOM-scherm gebruiken om routes in realtime te plannen, activeren en bewaken.

Hoe werkt de integratie?

Met AXIOM en Evolution-stuurautomaten krijg je een naadloze ervaring. Je kunt:

• Een complete route met meerdere waypoints rechtstreeks op AXIOM maken.
• De route activeren en de stuurautomaat instrueren deze te volgen.
• Koers, draaipunten en status vanaf één scherm bewaken.

Dit bespaart tijd en vermindert de noodzaak van handmatige besturing, wat zorgt voor verhoogde veiligheid en comfort aan boord.

Compatibiliteit met oudere stuurautomaten

Heb je een oudere stuurautomaat? Dan is het belangrijk de verschillen in communicatieprotocollen te begrijpen. Oudere systemen die SeaTalk gebruiken, kunnen via een SeaTalk naar STng-converter op STng worden aangesloten. Maar sommige oudere modellen vereisen in plaats daarvan een NMEA 0183-aansluiting om correct te functioneren.

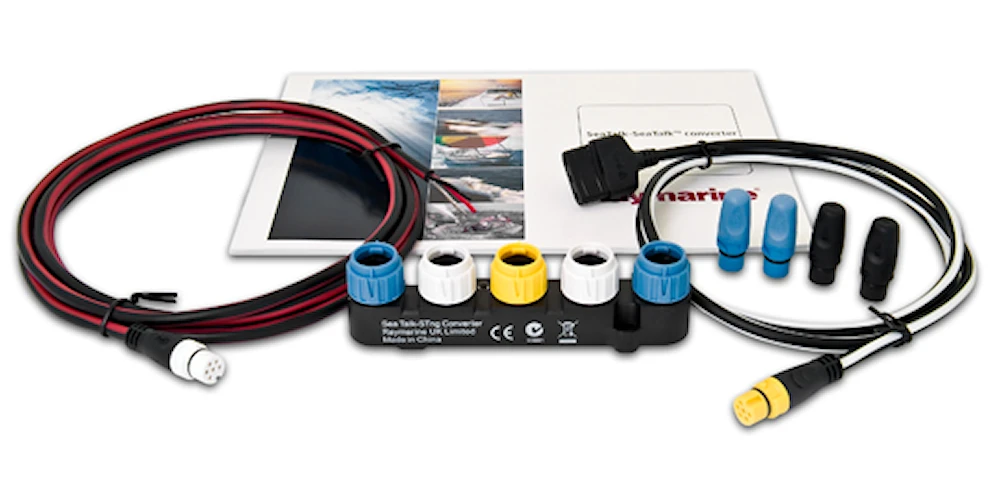

Raymarine ST1 naar STng Converter Kit

Lees meer over de Raymarine ST1 naar STng Converter Kit

Raytheon/Autohelm stuurautomaten – Belangrijke informatie

Modellen zoals type 100/300, ST4000 en ST5000 gebruiken een oudere versie van het SeaTalk-protocol. Deze mogen niet via een SeaTalk naar STng Converter als databrug worden aangesloten. In plaats daarvan wordt aansluiting via NMEA 0183 aanbevolen.

Als je MFD geen NMEA 0183-interface heeft en je een STng/NMEA 2000-netwerk hebt, gebruik dan een NMEA 0183 naar STng/NMEA 2000-gateway zoals de Actisense NGW-1.

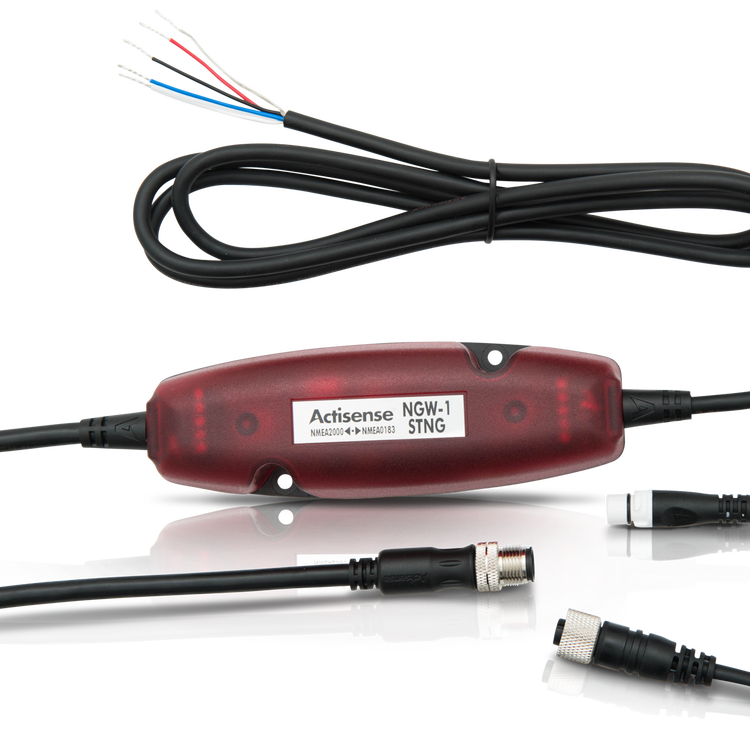

Actisense NGW-1-STNG – Gateway NMEA 0183 naar SeaTalk NG

Lees meer over de Actisense NGW-1-STNG Gateway

Beperkingen voor oudere systemen

Legacy-stuurautomaten (niet-Evolution-systemen, inclusief SPX) kunnen niet rechtstreeks vanaf AXIOM-schermen worden bediend. Je kunt echter wel:

• Een route of een GOTO op AXIOM maken en deze activeren.
• Op de bedieningseenheid van de stuurautomaat (bijv. p70/p70R of ST6002) AUTO activeren en vervolgens de TRACK-modus selecteren.
• Het alarm voor "Volg spoor" bevestigen – daarna volgt de stuurautomaat de route naar het volgende draaipunt.

Tips voor de beste resultaten

Voor een optimale werking moet je ervoor zorgen dat:

• Alle apparaten de nieuwste firmware hebben.
• Het netwerk correct is geconfigureerd met de juiste bekabeling en terminatie.
• Je compatibele converters en gateways gebruikt voor oudere systemen.

Zie ook onze blogpost: Raymarine-stuurautomaatbedieningen – Compatibiliteit en beperkingen.
