Cavi Raymarine RayNet ed Ethernet – Installazione, giunzione e risoluzione dei problemi

I prodotti Raymarine ad alta larghezza di banda sono progettati per comunicare tramite componenti Ethernet marini. Cavi come RayNet, SeaTalkhs e Digital Radar utilizzano la terminazione T568B e sono ottimizzati per supportare la comunicazione Ethernet tra dispositivi Raymarine compatibili con prese RayNet, SeaTalkhs, RJ45 o Digital Radar.

Raccomandazioni importanti per i cavi

• Evitare di tagliare o giuntare i cavi Raymarine per mantenere le massime prestazioni.
• Se un connettore RJ45 deve essere rimosso, sostituirlo con un connettore RJ45 (M) schermato T568B.
• Quando si ricollega un cavo dati RayNet, SeaTalkhs o Quantum, utilizzare un accoppiatore impermeabile R32142 RJ45 a RJ45 o una scatola di giunzione Ethernet di classe marina.
• Per il cavo radar digitale tagliato, ricollegare correttamente anche i cavi di alimentazione e la schermatura.

Errori comuni e misure preventive

Una delle cause più comuni di guasti alla rete sono i cavi Ethernet danneggiati a causa di curve troppo strette (raggio inferiore a 6"). Ciò può causare danni permanenti. Ispezionare regolarmente i cavi e sostituire i cavi sospetti.

Risoluzione dei problemi con i tester Ethernet

Durante la risoluzione dei problemi di comunicazione Ethernet Raymarine, si consiglia di testare i cavi da un'estremità all'altra con un tester Ethernet (ad esempio Extech CT100, Hobbes Netfinder Pro). Poiché questi tester utilizzano un connettore RJ45 (M), potrebbe essere necessario un adattamento:

• RayNet (F): A80162 RayNet (M) a RayNet (M) + A62360 1m RayNet (F) a RJ45 (M).
• SeaTalkHS (M): A80160 SeaTalkHS (F) a RayNet (F) + A80162 + A62360.
• SeaTalkHS (F): E55049 1.5m SeaTalkHS (M) a RJ45 (M).
• RJ45 (F): E06054 1.5m RJ45 (M) a RJ45 (M).
• RJ45 (M): Nessun adattamento richiesto.

Per il cavo radar digitale, collegare il trasmettitore del tester Ethernet all'RJ45 (M) nel radome (alimentazione spenta). Adattare se necessario con adattatori RayNet.

Pinout RayNet e RJ45

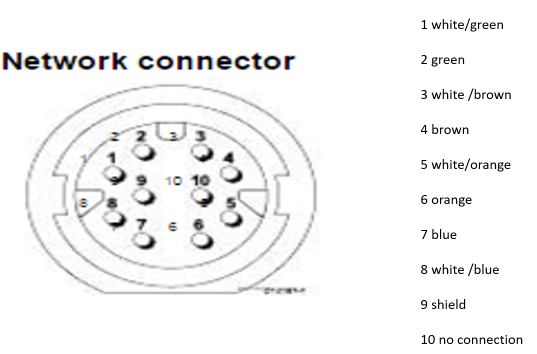

Pinout spina RayNet:

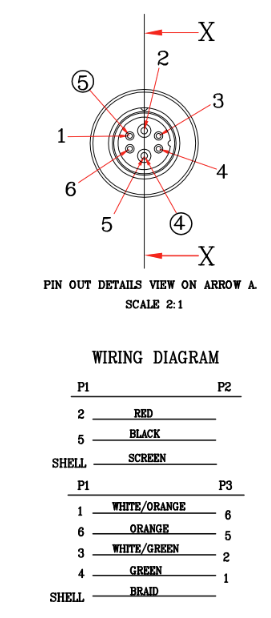

Pinout cavo radar digitale (estremità trasduttore radar):

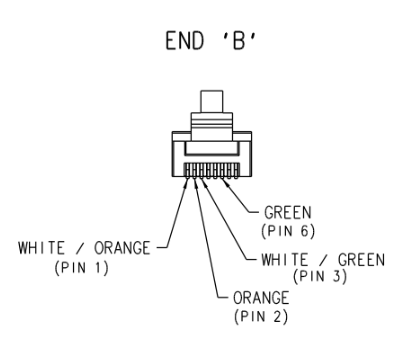

Pinout cavo radar digitale RJ45:
