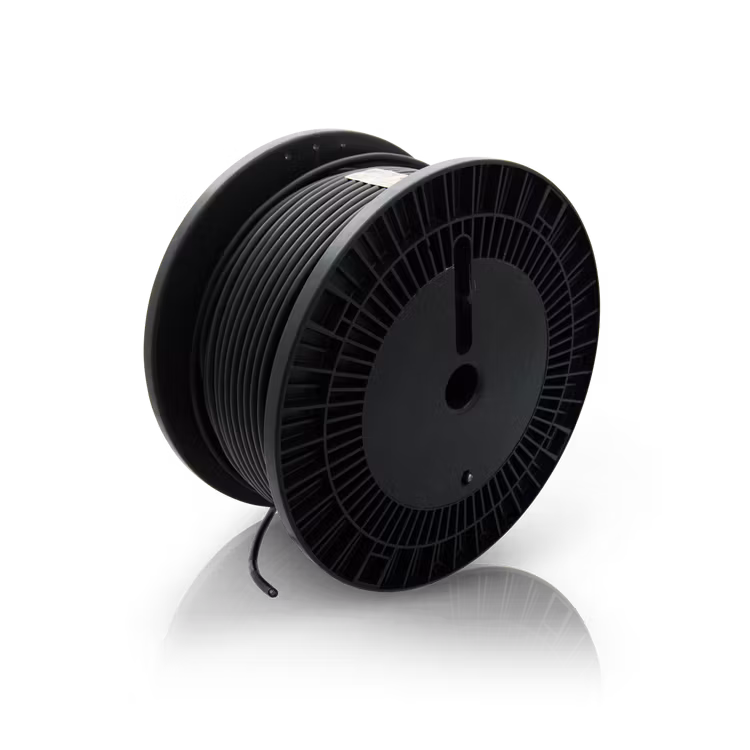

Actisense A2K-BULK-1M, est un câble micro de 1 mètre (mètre linéaire et une unité est commandée par mètre de câble) pour NMEA 2000 sans connecteurs. Créez une extension d'une dorsale NMEA 2000 avec des longueurs flexibles adaptées à toutes les installations. Le câble Actisense NMEA 2000 Bulk Lite est idéal pour une utilisation avec le Actisense QNB-1 Quick Network Block ou les Field Fit Connectors (FFC). Le câble NMEA 2000 contient cinq fils dans un seul câble étanche : fils d'alimentation et de terre, deux fils de signal (données) et un fil de drainage. Le fil de drainage est connecté au blindage du câble qui protège les fils de signal, d'alimentation et de terre des interférences de radiofréquence externes (RFI) et aide à réduire les émissions RFI du câble.
Le câble NMEA 2000 Lite peut être utilisé pour créer une dorsale allant jusqu'à 100 mètres de long. Si la longueur de dorsale requise dépasse 100 mètres, le centre du bus peut être étendu avec un mini-câble NMEA 2000 pour maintenir les sections Lite extérieures à un maximum de 100 mètres. La longueur maximale autorisée d'un câble de dérivation (distance de la dorsale) est de 6 mètres. Il est important de limiter chaque longueur de dérivation au minimum requis, car la somme de toutes les longueurs de dérivation ne doit pas dépasser 72 mètres. Pour aider à cette limitation, Actisense propose des assemblages de câbles de dérivation de différentes longueurs, de 0,25 mètre à 6 mètres. La gamme de connexions et de câbles NMEA 2000 de Actisense a été conçue en utilisant notre expertise spécialisée en interconnexion et NMEA.
Spécifications
| Cable | |
| Braid Material | 37 AWG tinned copper |
| Braid Coverage | 65% minimum |
| Jacket Material | 0.8mm Nom. PVC, black |
| Jacket Outer Diameter | 6.85mm ±0.254mm |
| Voltage Rating | 300V |
| Overall DCR | |
| (braid + tape + drain) | 3.2Ω / 1000ft (10mΩ/M) |
| Reel Length | 100m |
| Reel Weight (Gross) | 7.26kg |
| Power Pair | |
| Conductor | 22 AWG (19 strand tinned copper) |
| Insulation | 0.3mm Nom. PVC |
| Diameter | 1.43mm ±0.05mm |
| Colours | Red & black |
| Shield | AL Mylar tape over pair |
| DC Resistance | 17.5Ω / 1000ft (57mΩ/M) |
| Max Current | 4A |
| Data Pair | |
| Conductor | 24 AWG (19 strand tinned copper) |
| Insulation | 0.65mm Nom. foam PE |
| Diameter | 2.0mm ±0.05mm |
| Colours | Blue & white |
| Shield | AL Mylar tape over pair |
| Impedence | 120Ω ±10% |
| DC Resistance | 28Ω / 1000 ft (92mΩ/M) |
| Attenuation @ 125 kHz | 0.29dB / 100ft |
| Attenuation @ 500 kHz | 0.50dB / 100ft |
| Attenuation @ 1 MHz | 0.70dB / 100ft |
| Drain | |
| Conductor | 22 AWG (19 strand tinned copper) |
| DC Resistance | 17.5Ω / 1000ft (57mΩ/M) |
| Approvals and Certifications | |
| Operating Temperature | -25°C to +75°C |
| Storage Temperature | -40°C to +85°C |
| NMEA 2000 Approved | |
| RoHS Compliant | |
| UL Certified (E137250), (UL1277) | |
