SONAR TEST - RV en RVM Transducer Sense Resistor Test

Gedetailleerde gids voor het meten van weerstand en testpunten in SONAR-systemen met enkele transducer en transducerpaar.

Deze FAQ maakt deel uit van onze nieuwe serie voor het oplossen van problemen met SONAR-systemen. Hier vindt u gedetailleerde handleidingen voor het onderzoeken en oplossen van veelvoorkomende problemen met SONAR, inclusief storingen en instellingen. Of u nu een RV-, RVM- of AIRMAR CHIRP SONAR-systeem gebruikt, wij bieden stap-voor-stap instructies om optimale prestaties te garanderen. Heeft u hulp nodig bij installatie of testen? Dan bent u hier aan het juiste adres.

DEEL 1 – SONAR FOUT: Geen transducer aangesloten – onderzoeksgids
DEEL 2 – Introductie tot SONAR-storingen
DEEL 3 – SONAR-storingsonderzoek – Handmatige instelling
DEEL 4 – SONAR INSTELLING & TEST: Wanneer SONAR niet wordt beïnvloed door storingen
DEEL 5 – SONAR INSTELLING & TEST: Wanneer SONAR wordt beïnvloed door storingen
DEEL 6 – RV en RVM Transducer Sense Resistor Test

Meting in systemen met enkele transducer

1. Stel uw multimeter in op KΩ (KOhm).
2. Koppel de transducer los van eventuele verlengkabels en meet de weerstand op de pinnen van de transducerconnector (Testpunt 1).
3. Sluit de verlengkabel aan op de transducer en meet de weerstand op de pinnen bij de eindconnector (Testpunt 2).

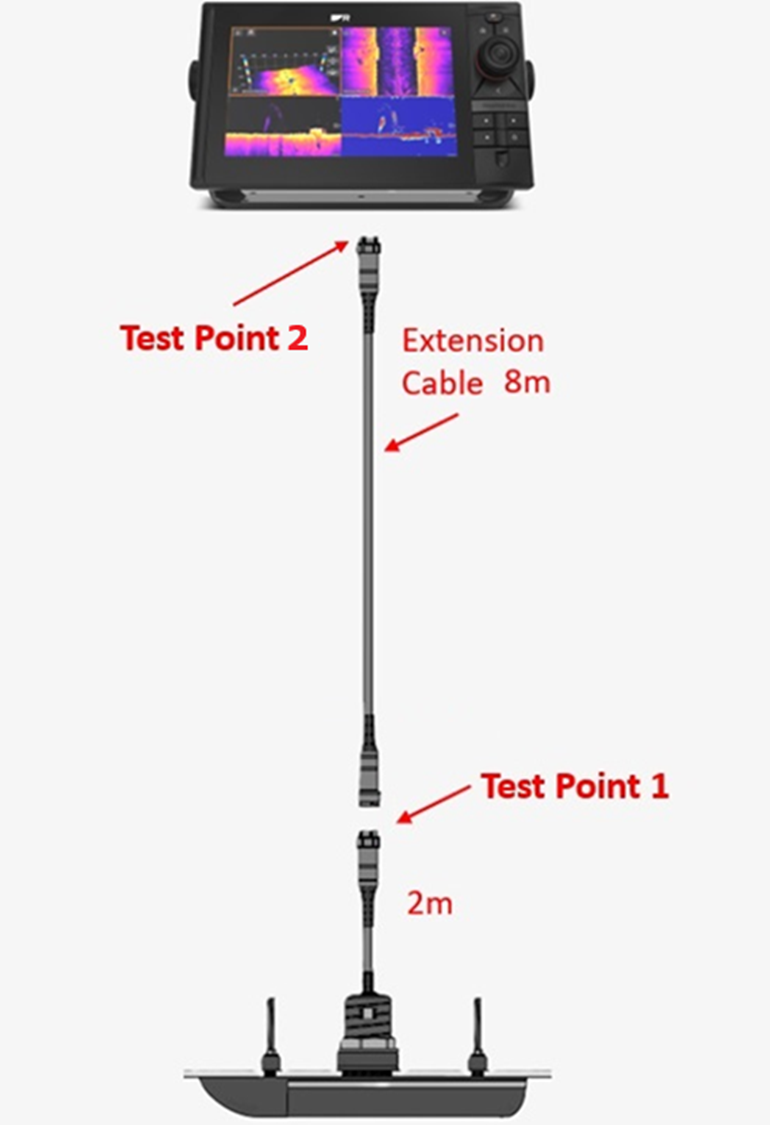

Zie testpunten voor enkele transducer hieronder:

Meting in systemen met transducerpaar

1. Stel uw multimeter in op KΩ (KOhm).
2. Koppel de transducers los van Y-splitkabels of verlengkabels en meet de weerstand op de pinnen van elke transducerconnector (Testpunt 1 & 2).
3. Sluit de transducers aan op de Y-splitkabel en meet de weerstand bij de connector van de Y-splitkabel (Testpunt 3).
4. Sluit de verlengkabel aan op de Y-splitkabel en meet de weerstand bij de eindconnector (Testpunt 4).

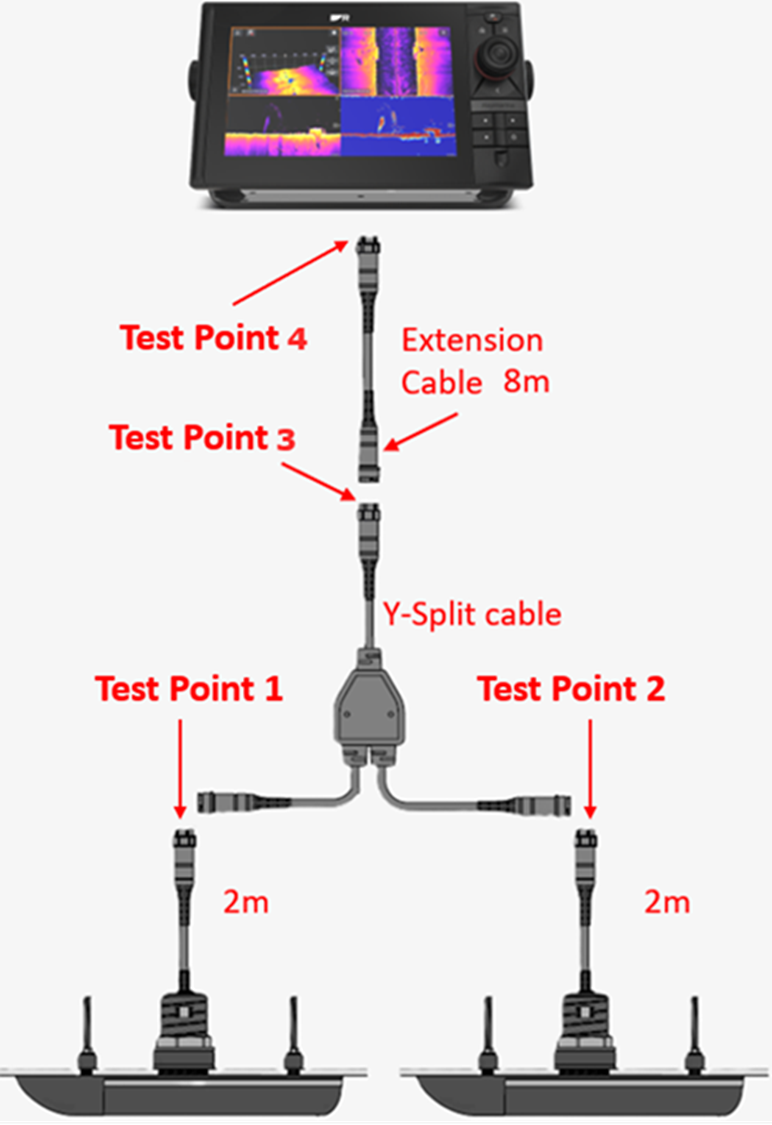

Zie testpunten voor transducerpaar hieronder:

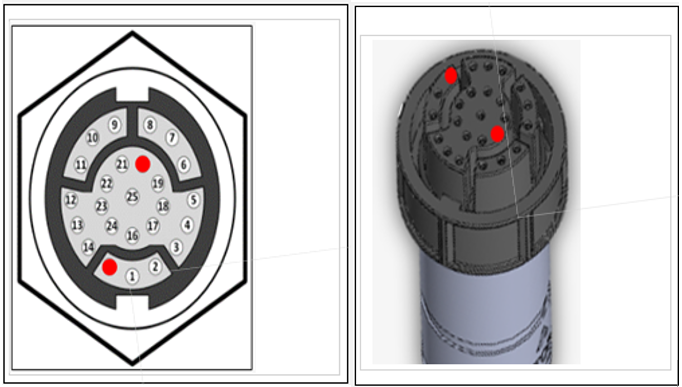

Zie welke pinnen u moet aansluiten op de multimeter om de weerstandswaarden te krijgen (geldt voor zowel enkele transducer als transducerpaar):

Na het testen – Neem contact op met Raymarine Support

Nadat u het testen hebt voltooid en de weerstandswaarden hebt genoteerd, neemt u contact op met Raymarine Product Support en geeft u de volgende informatie:

Enkele transducer:

• Artikelnummer of exacte type van het multifunctionele display
• Softwareversie van het multifunctionele display
• Artikelnummer van de transducer
• Weerstand Testpunt 1 (EXACTE waarde)
• Weerstand Testpunt 2 (EXACTE waarde)

Transducerpaar:

• Artikelnummer of exacte type van het multifunctionele display
• Softwareversie van het multifunctionele display
• Artikelnummer van de transducer
• Weerstand Testpunt 1 (EXACTE waarde – stuurboordtransducer)
• Weerstand Testpunt 2 (EXACTE waarde – bakboordtransducer)
• Weerstand Testpunt 3 (EXACTE waarde – Y-splitkabel)
• Weerstand Testpunt 4 (EXACTE waarde – verlengkabel)

Belangrijk: Rond uw gemeten weerstandswaarden niet af – geef de exacte waarden op.
