SeaTalkng e NMEA 2000 – Guida completa con regole di sistema e schemi di cablaggio

Cos'è SeaTalkng (STng)?

SeaTalkng è lo standard di rete proprietario di Raymarine basato su NMEA 2000, ma con cavi e connettori propri. Viene utilizzato per collegare autopiloti, strumenti, MFD e sensori in una robusta rete marina.

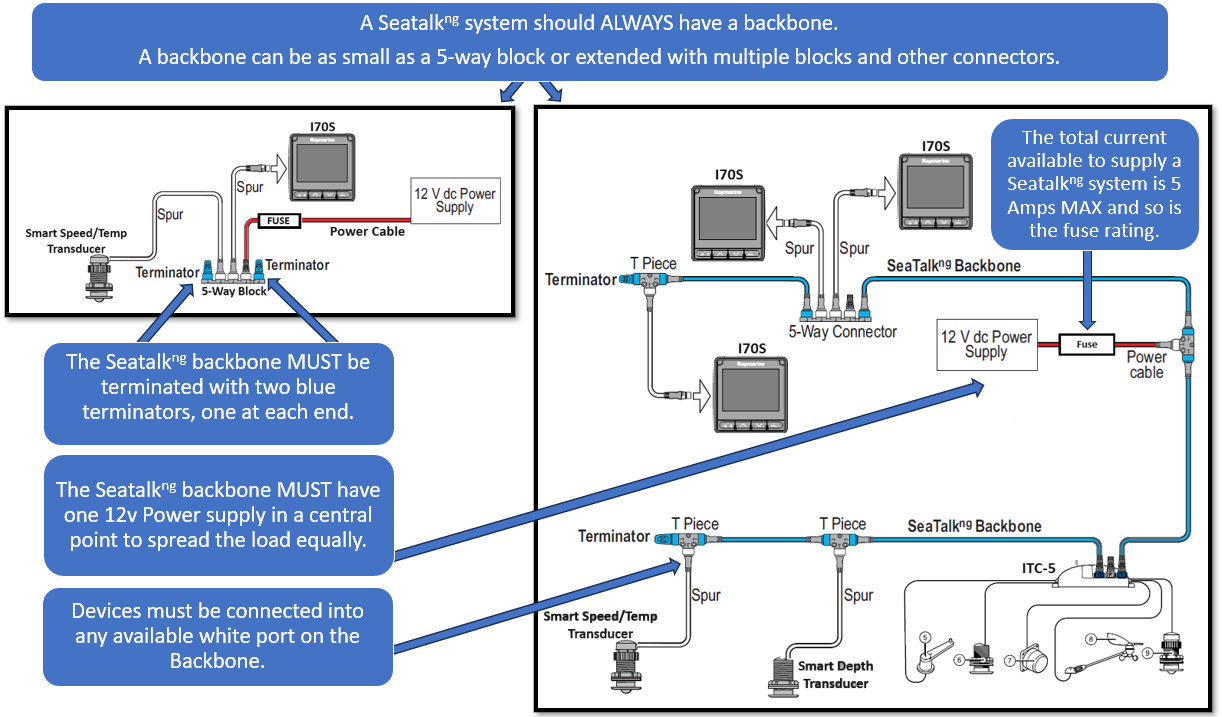

Principio fondamentale: SeaTalkng utilizza una struttura a dorsale con connettori a T, terminazione a entrambe le estremità e un ingresso di alimentazione centrale.

STng – Regole di sistema fondamentali

• La dorsale deve avere terminazione a entrambe le estremità.
• L'ingresso di alimentazione deve essere posizionato vicino al centro della rete.
• Lunghezza massima della dorsale: 40 m.
• Lunghezza massima dei cavi di derivazione: 6 m.
• Non più di 3 dispositivi possono essere collegati a cascata.

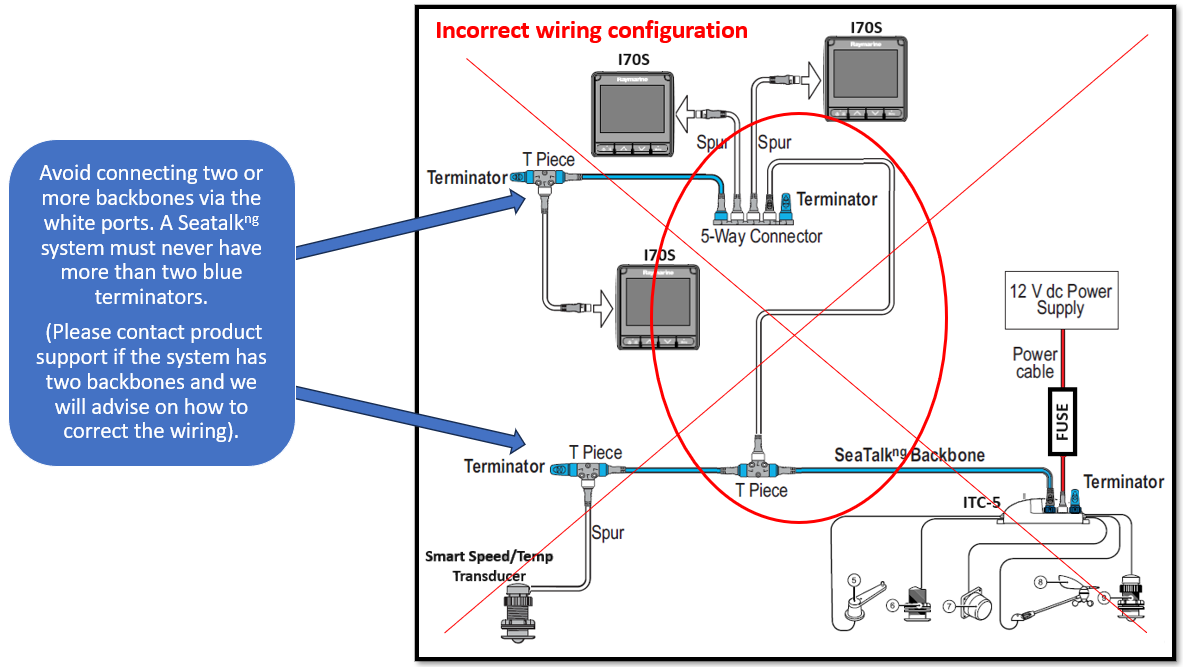

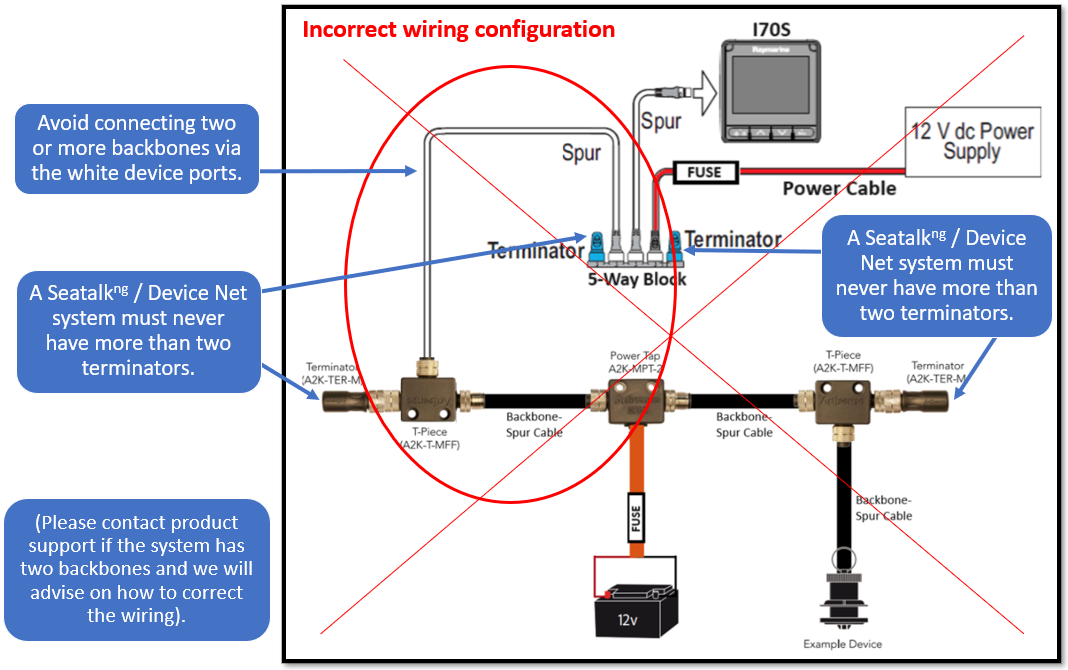

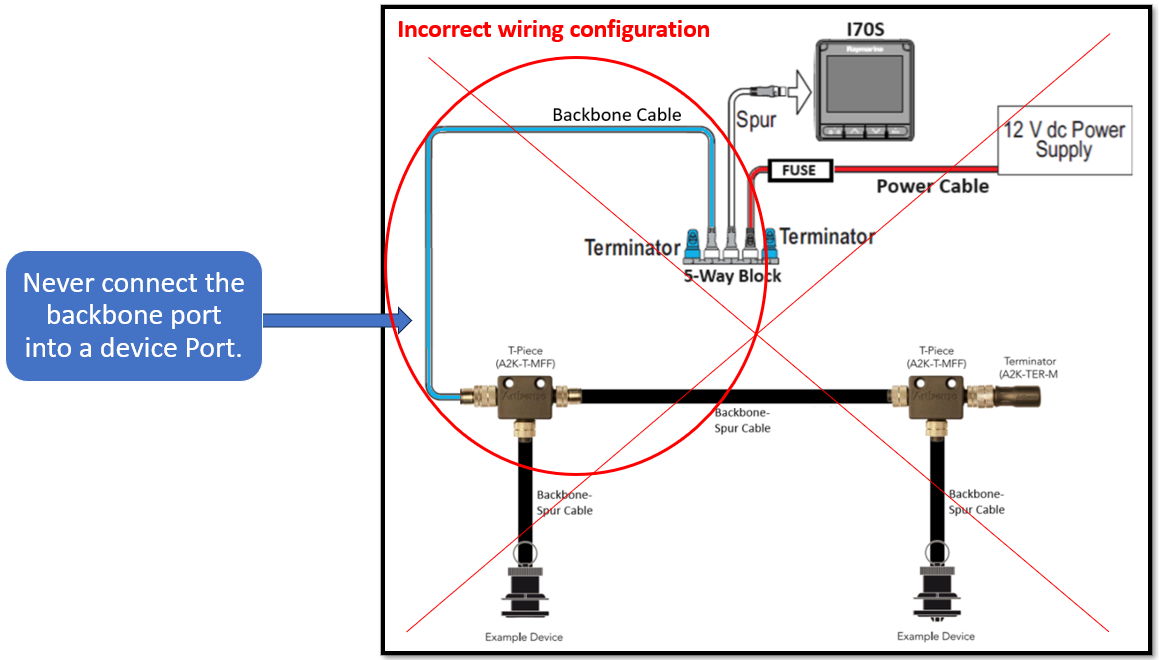

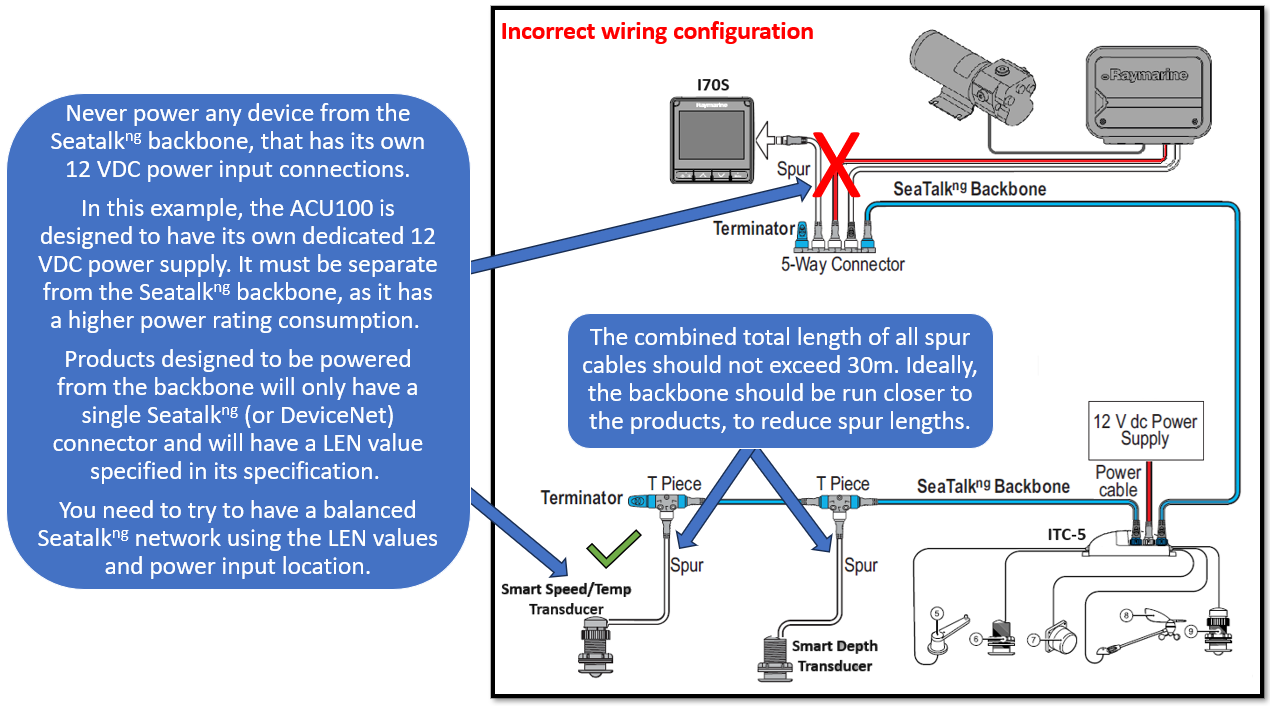

Esempi da evitare:

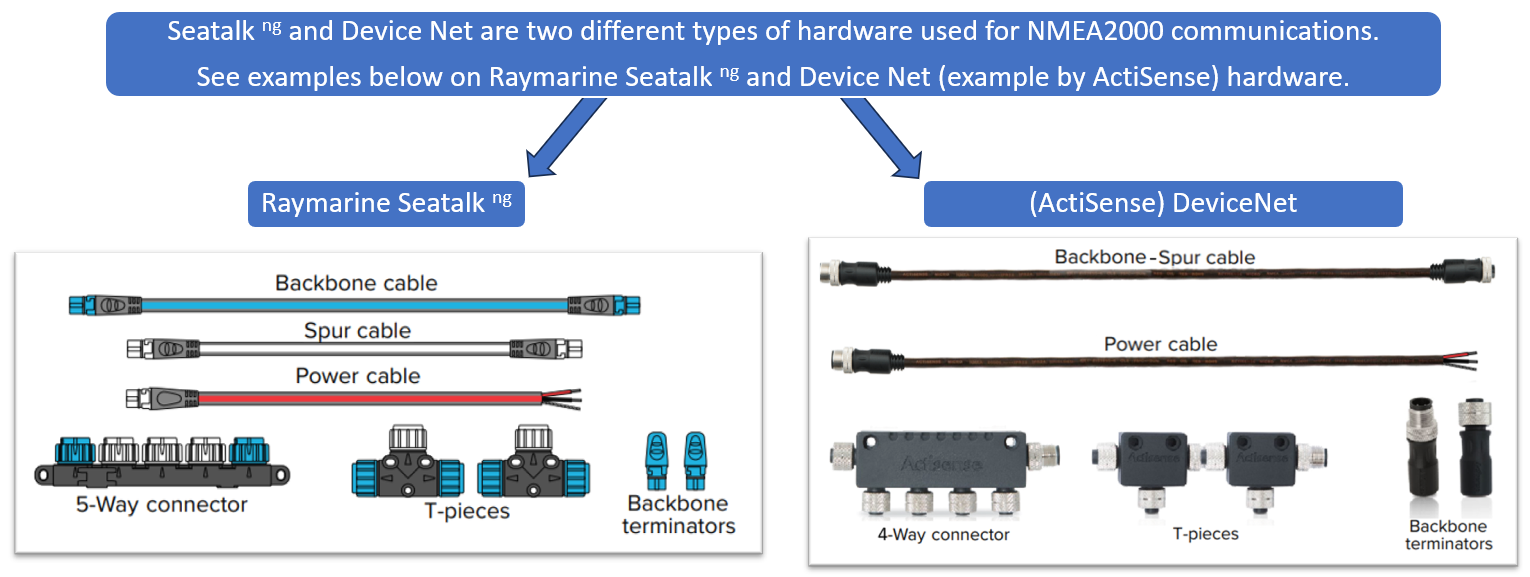

Cos'è DeviceNet (NMEA 2000)?

NMEA 2000 è uno standard internazionale per le reti marine. DeviceNet è lo standard fisico di cavi e connettori utilizzato. È compatibile con STng tramite cavi adattatori.

Reti miste – STng e NMEA 2000

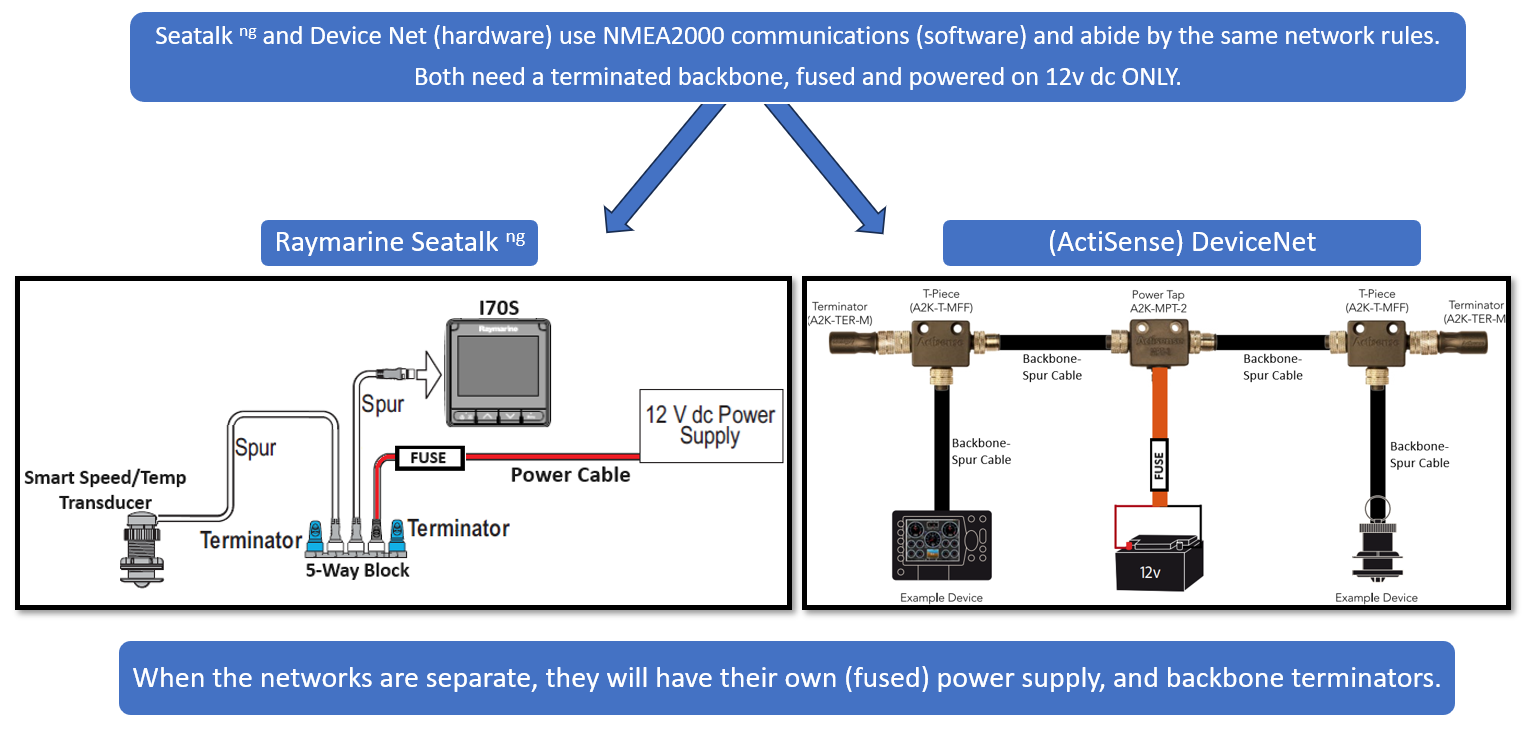

È possibile combinare STng e NMEA 2000 utilizzando cavi adattatori. Seguire queste regole:

• Solo una fonte di alimentazione per l'intera rete.
• Terminazione corretta a entrambe le estremità.
• Evitare doppi ingressi di alimentazione – questo può danneggiare l'attrezzatura.

Esempio di integrazione corretta:

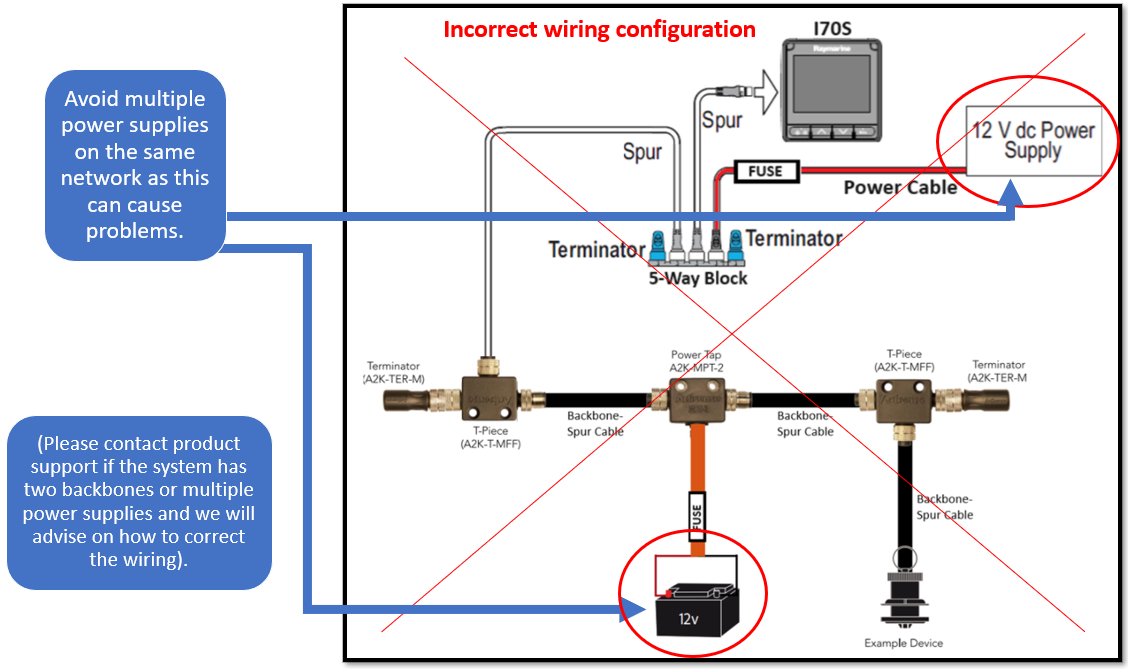

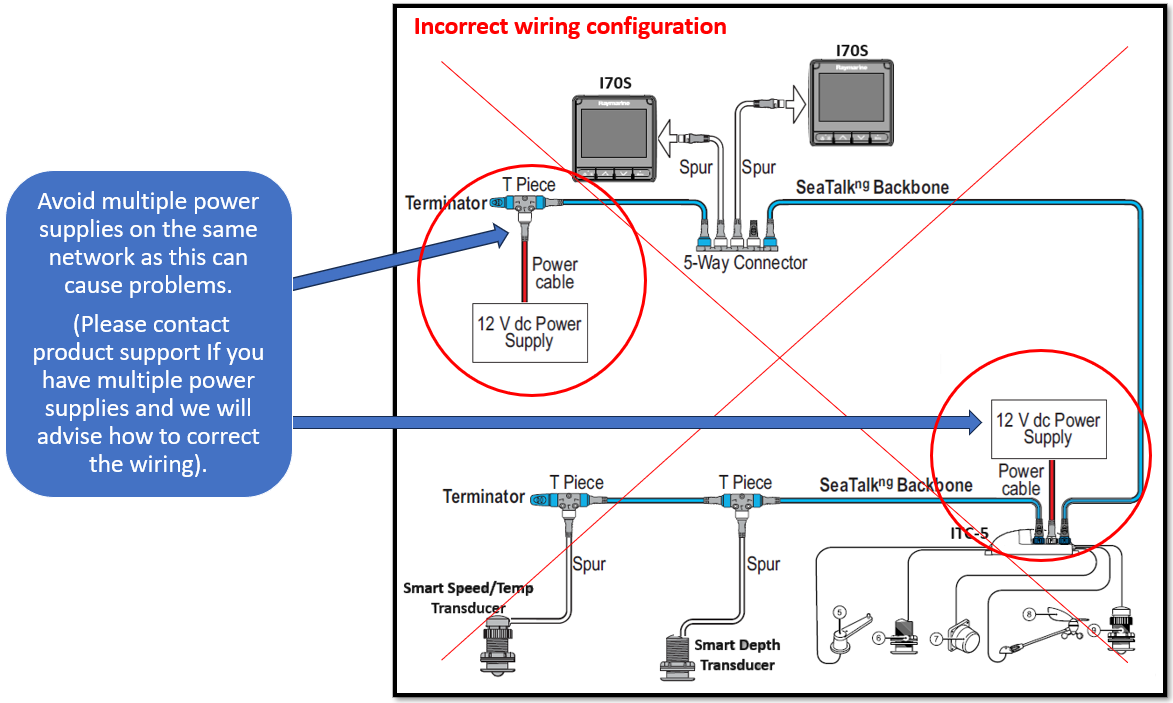

Esempio da evitare:

Migliori pratiche per l'installazione

• Pianificare la rete prima dell'installazione.
• Utilizzare cavi e connettori originali per STng e DeviceNet.
• Verificare che venga utilizzata una sola fonte di alimentazione.
• Testare la rete con terminazione corretta prima dell'uso.
