Slik kobler du Raymarine SeaTalk til SeaTalkng og integrerer Raystar 130/150 GPS-sensor

Steg-for-steg-installasjon av SeaTalk-buss, SeaTalkng-omformer og GPS-sensor med koblingsskjema.

Raymarine SeaTalk-grensesnitt brukes i mange eldre instrumenter som ST40, ST60+, ST70, i50, i70, ST6002, S3G og RL70. For å integrere disse med moderne systemer som SeaTalkng og GPS-sensorer (Raystar 130/150) kreves riktige koblinger og kabler. Denne guiden viser hvordan du gjør en korrekt installasjon for å sikre stabil kommunikasjon og høy nøyaktighet.

Steg-for-steg: Koble SeaTalk-buss til SeaTalkng-omformer

Alle Raymarine-produkter med et første generasjons SeaTalk-grensesnitt som ikke også har et SeaTalkng-grensesnitt bør kobles til hverandre i valgfri rekkefølge ved hjelp av standard SeaTalk-kabel. Du kan bruke:

• D244 SeaTalk-koblingsblokk
• Skarver eller marineklassifiserte koblingsklemmer
• R55006 SeaTalk-hjelpekoblingsbokser

SeaTalk-kabel finnes i lengdene 15", 1m, 3m, 5m og 9m (D230, D284, D285, D286 og D287). Denne metoden kalles for en SeaTalk-buss.

Tilkobling til SeaTalkng

For å forgrene eller forlenge SeaTalk-bussen, koble den til en D244 SeaTalk-koblingsblokk. Koblingsblokken kobles deretter til den gule (SeaTalk) porten på en E22158 SeaTalk til SeaTalkng-omformer (oppdatert med v2.07 eller senere programvare) med kabelen som følger med omformersettet.

Raystar 130/150 GPS-sensoren kobles til en av de hvite SeaTalkng-sporportene med kabelen som følger med sensoren. Koble fra SeaTalk-bussen fra sin nåværende strømkilde, da den nå får strøm via omformeren. Koble SeaTalkng-strømkabelen til den andre hvite sporporten og til en 12VDC-strømkilde. Til slutt installeres to SeaTalkng-termineringsplugger i de blå ryggradsportene på omformeren.

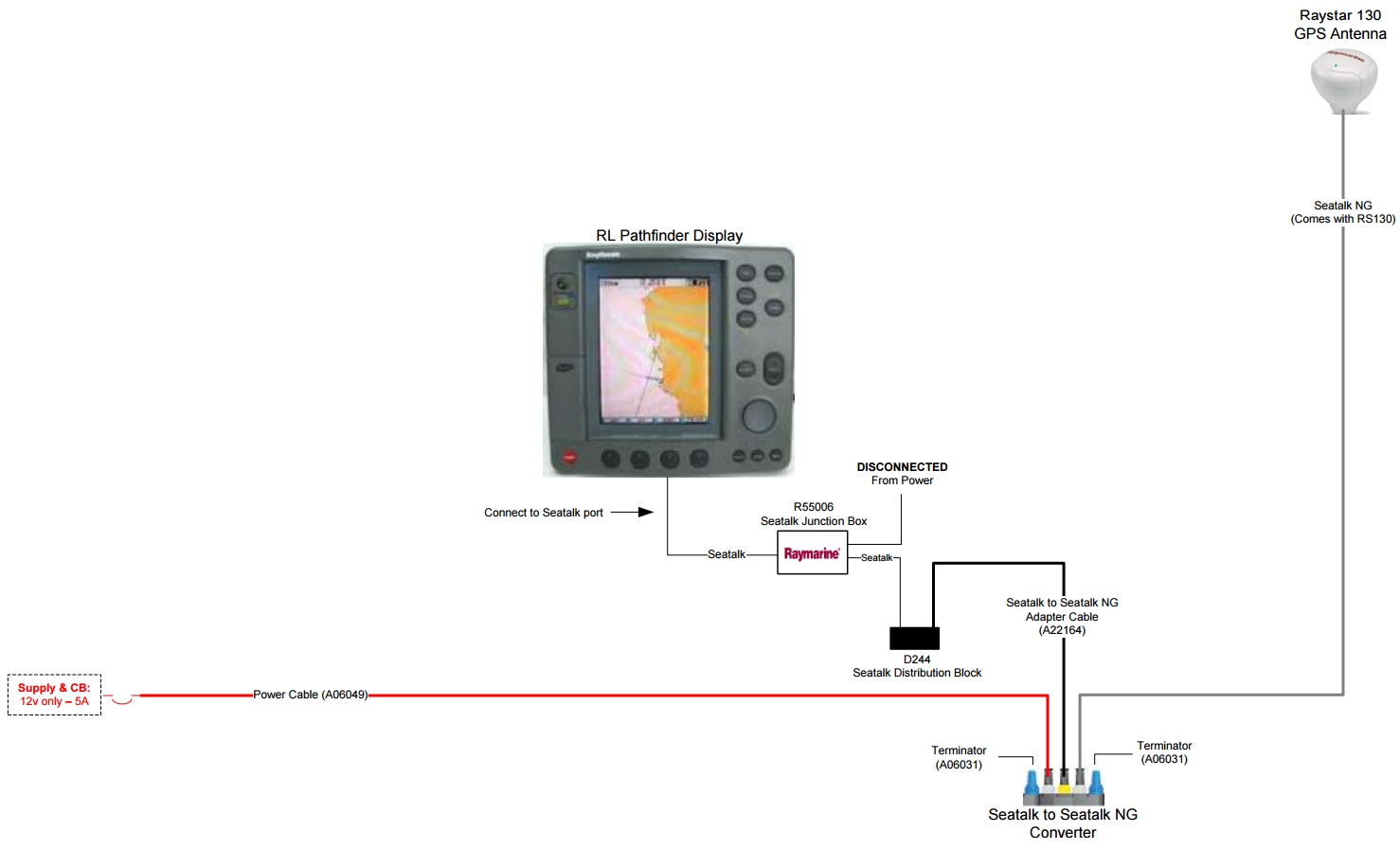

Installasjonsdiagram

Se diagrammet nedenfor for hvordan man kobler en Raystar 130/150 GPS-sensor til en hsb/hsb2/SL Pathfinder-seriens radar, kartplotter eller ekkoloddsdisplay:

OBS: Begrensninger i dataoverføring

På tidspunktet for dette svaret støttet ikke SeaTalk til SeaTalkng-omformerens programvare overføring av følgende ikke-kritiske GPS-data:

• Satellittstatus
• FIX i stedet for SD FIX rapporteres ved WAAS GPS FIX

Alle andre GPS-data (breddegrad, lengdegrad, UTC-dato, UTC-tid og HDOP) rapporteres korrekt. HDOP brukes til å bestemme nøyaktigheten for GPS-posisjonen. Når Raystar 130/150 installeres med fri sikt mot himmelen, er HDOP vanligvis ≤ 1,0 (lavere HDOP = høyere nøyaktighet).
