Compatibiliteit tussen Raymarine SONAR-modules en multifunctionele displays (MFD)

|14/02, 2025

Compatibiliteit tussen Raymarine SONAR-modules en multifunctionele displays (MFD)

Zo werkt de compatibiliteit tussen Raymarine SONAR-modules en multifunctionele displays.

De onderstaande tabel toont welke Raymarine SONAR-modules compatibel zijn met verschillende multifunctionele displays (MFD).

Afbeelding van Sonarmodule
Sonar
Compatibele MFD
Afbeelding van MFD(s)

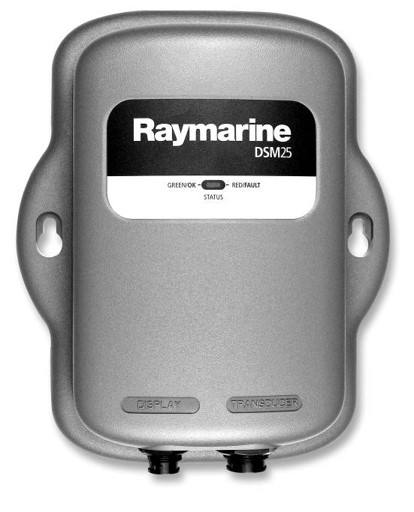

DSM25

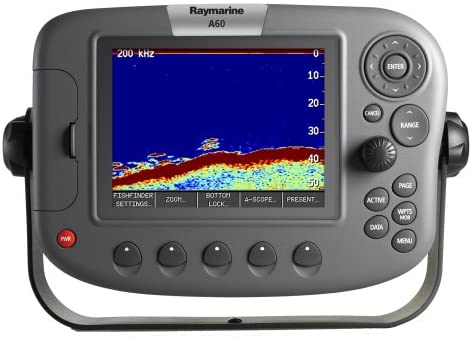

A60/ A65

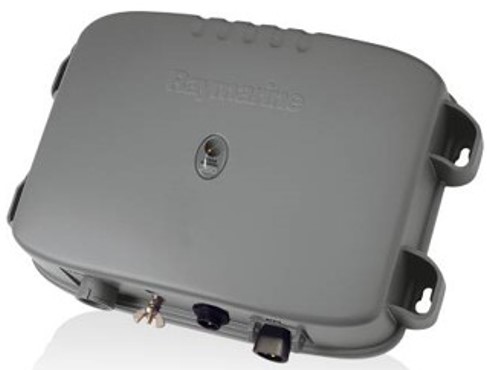

DSM250
C-Classic
Pathfinder HSB2

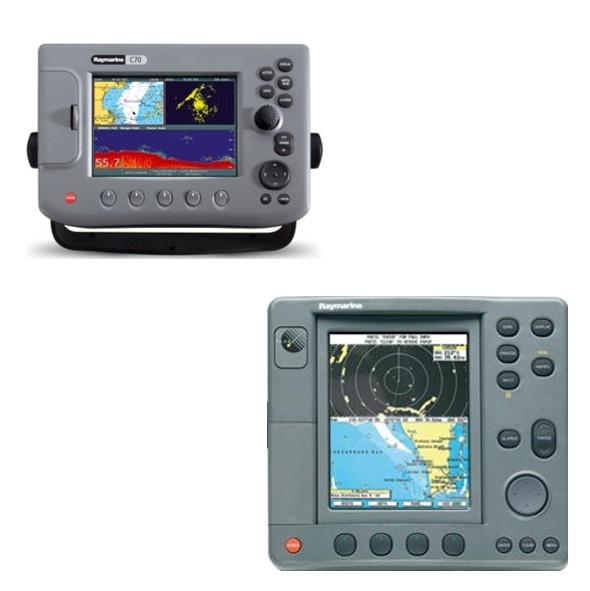

Groups - cClassic_Pathfinder.jpg
DSM30 / DSM300G
a/c/e/eS/gS LH2 v19.03
G-Series
C-Wide/ E-Wide
C-Classic/ E-Classic
Pathfinder HSB2

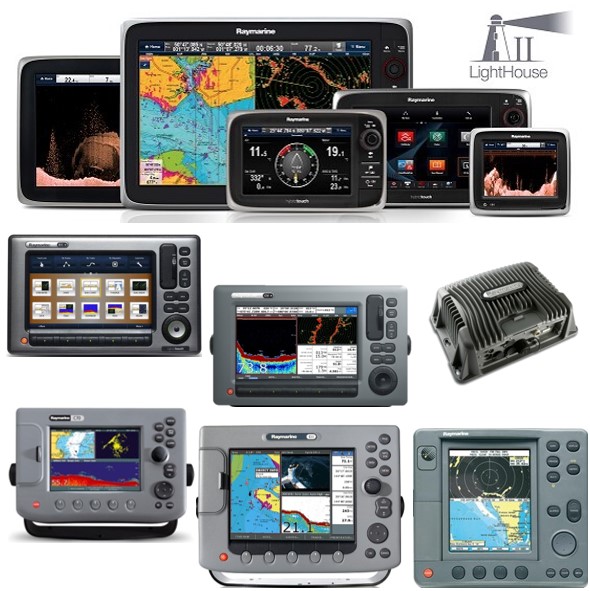

Groups - LH2_gSeries-ceWide_ceClassic_Pathfinder.jpg
DSM400
G-Series
C-Wide/ E-Wide
E-Classic

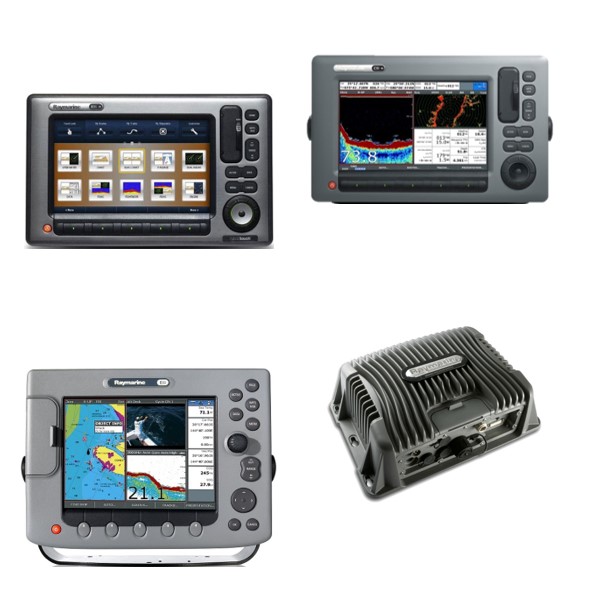

Groups - g-series-ceWide_eClassic.jpg

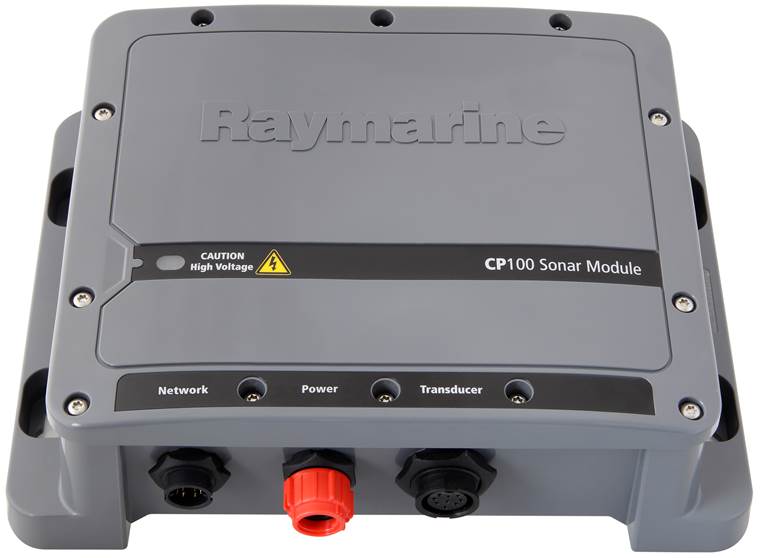

CP100

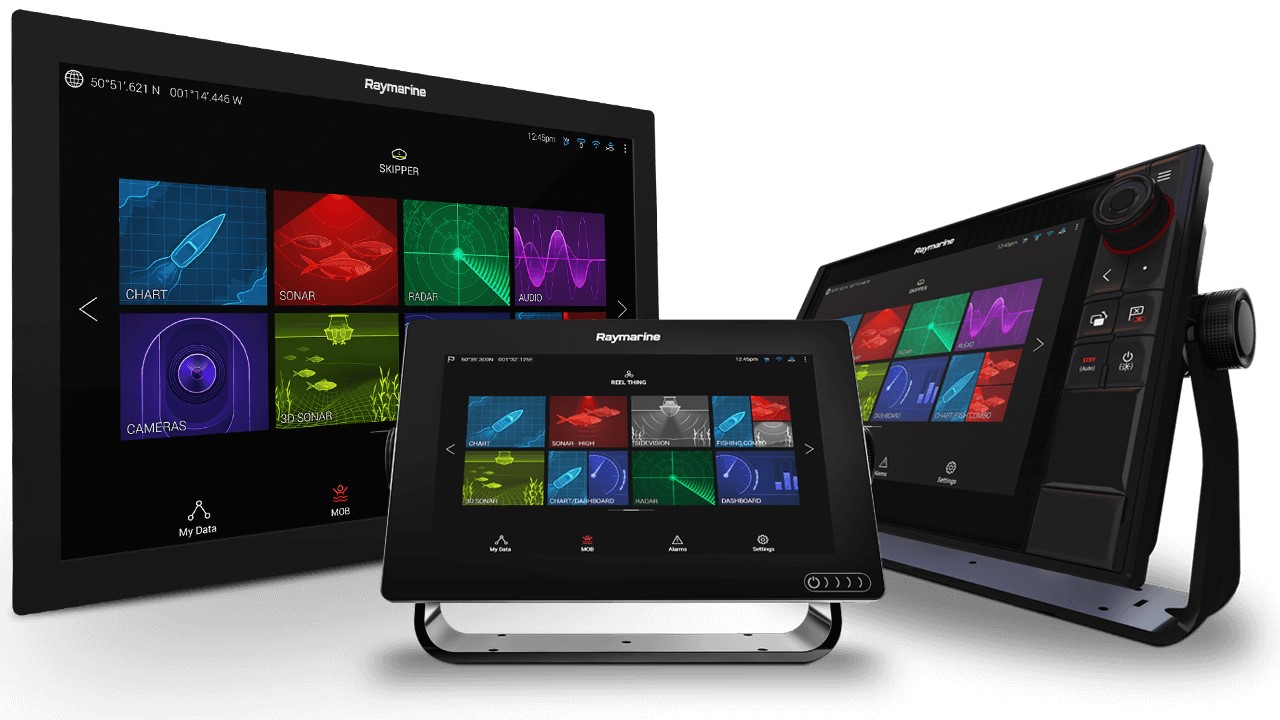

AXIOM family LH3/LH4
eS/ gS LH3 (depending on sw)
a/c/e/eS/gS LH2 v19.03

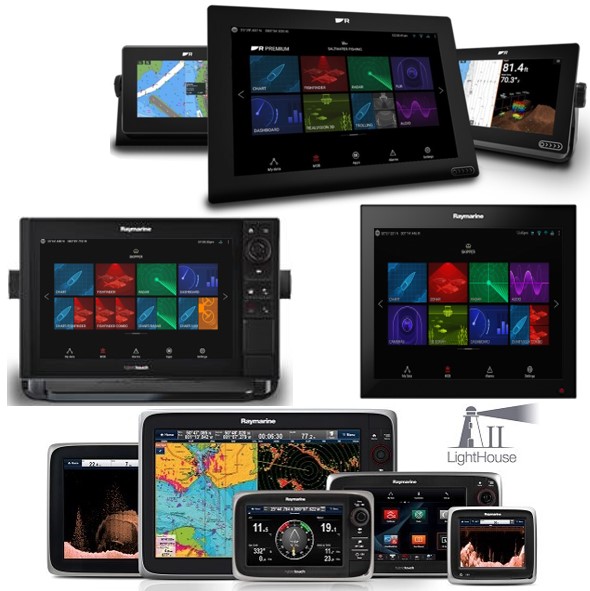

Groups - LH3_LH2_eSgS_.jpg

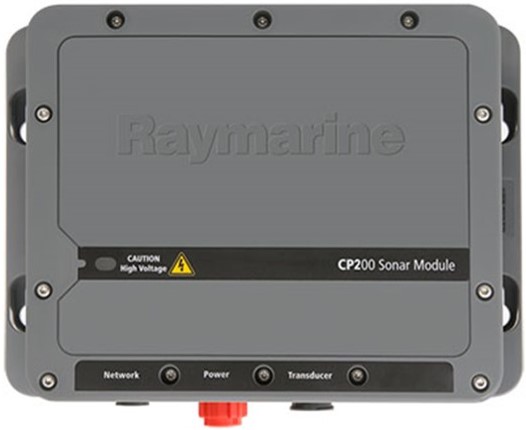

E70256 CP200.jpg
CP200
AXIOM family LH3/LH4
eS/ gS LH3 (depending on sw)
a/c/e/eS/gS LH2 v19.03
Groups - LH3_LH2_eSgS_.jpg

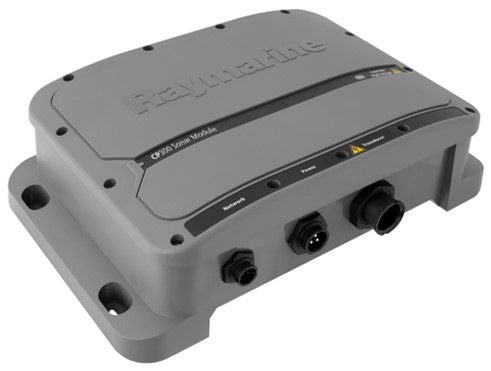

CP300
a/c/e/eS/gS LH2 v19.03
G-Series
C-Wide/ E-Wide
E-Classic

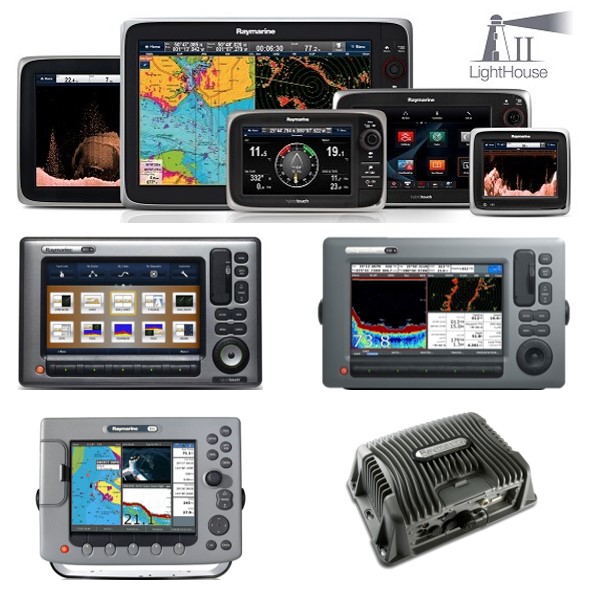

Groups - LH3_LH2_eSgS_.jpg
Groups - LH2_g-series-ceWide_eClassic.jpg

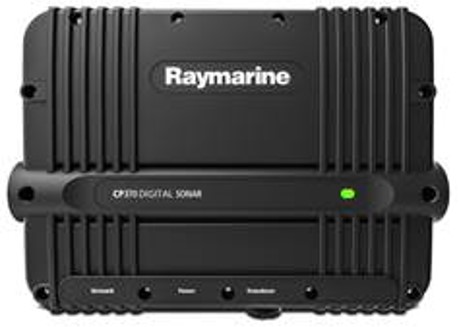

CP370
AXIOM family LH3/LH4
eS/ gS LH3 (depending on sw)
a/c/e/eS/gS LH2 v19.03
G-Series*(*CP370=v13.34A/v15.02p)
C-Wide/ E-Wide*(*CP370=v13.34A/v15.02p)
E-Classic*(*CP370=v13.34A/v15.02p)

IMPORTANT NOTE: With the release of CP370 software (v20.0 application / v18.00 platform) or latest software versions, legacy MFDs E-Classic / C-Wide / E-Wide or G-Series are no longer compatible. Therefore, if you connected a new CP370 running latest software, it will not communicate at all with these legacy MFDs. In order to downgrade the software, you will need an AXIOM MFD running v3.14.88 (or higher).

Please see FAQ-1573 for more information on compatibility of CP370 with Legacy MFDs and how to downgrade the software.

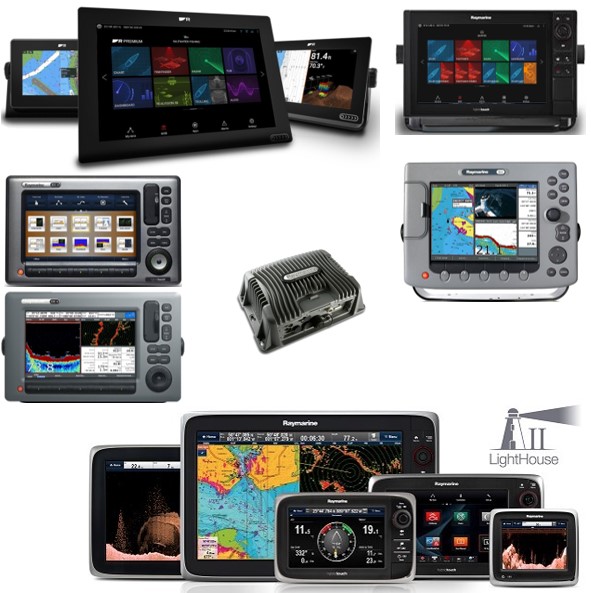

Groups - LH3_LH2_gSeries-ceWide_eClassic.jpg

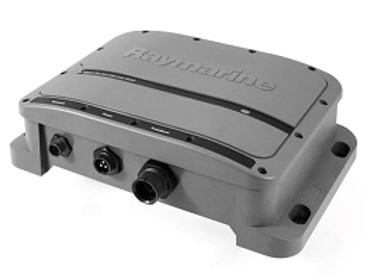

CP450C
a/c/e/eS/gS LH2 v19.03

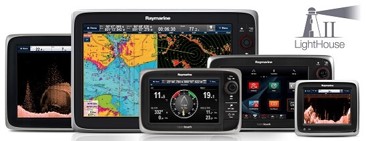

Groups -LH2.jpg

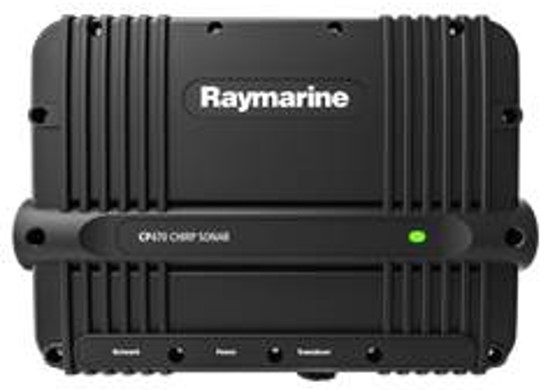

CP470
AXIOM family LH3/LH4
eS/ gS LH3 (depending on sw)
a/c/e/eS/gS LH2 v19.03
Groups - LH3_LH2_eSgS_.jpg

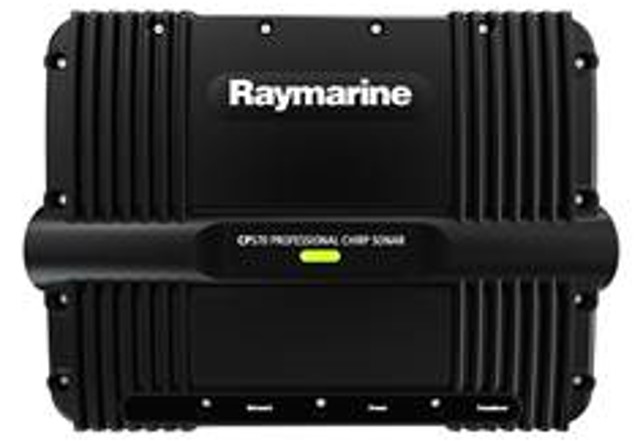

CP570
AXIOM family LH3/LH4
eS/ gS LH3 (depending on sw)
a/c/e/eS/gS LH2 v19.03
Groups - LH3_LH2_eSgS_.jpg

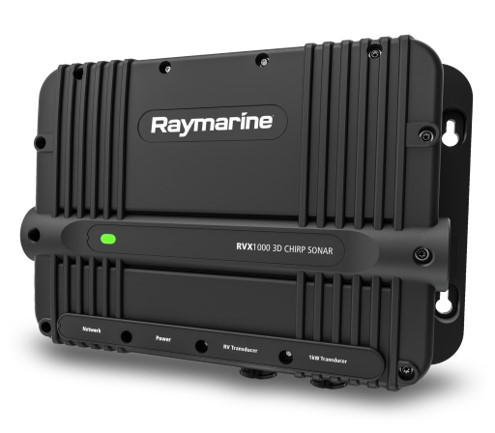

RVX1000 angle.jpg
RVX1000
AXIOM family LH3/LH4
eS/ gS LH3 (depending on sw)
Groups - LH3_eSgS_.jpg

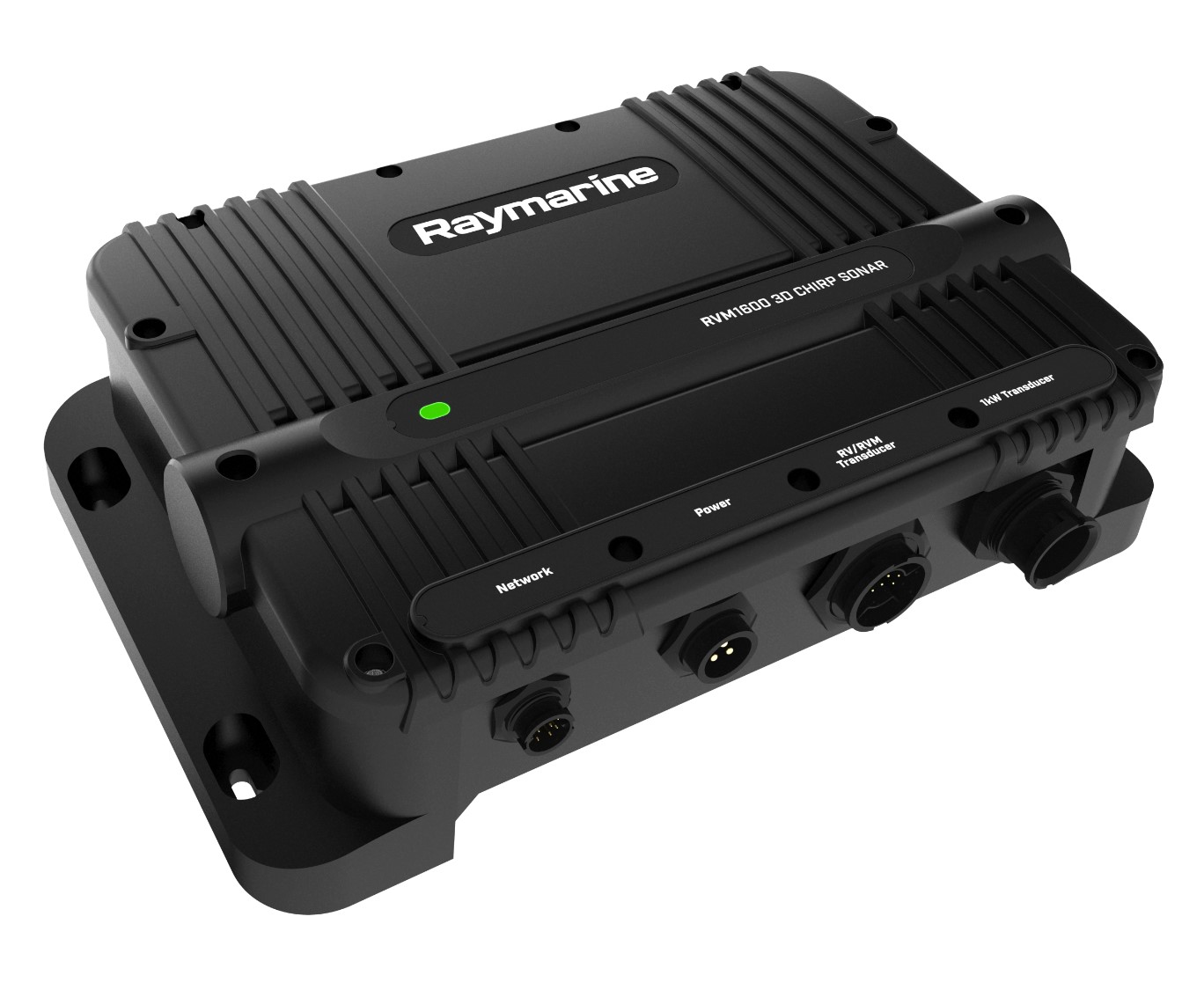

RVM1600
AXIOM family LH4 only


Belangrijke opmerkingen:

  • Als een display niet in de lijst staat, bijvoorbeeld Element, A50D/A57D/A70D, betekent dit dat het stand-alone is en niet kan worden genetwerkt via RayNet of SeaTalkHS met een externe SONAR-module. Deze modellen ondersteunen meestal alleen directe aansluiting van transducers aan de achterkant van het display.
  • Op systemen met LightHouse 2 (LH2), LightHouse 3 (LH3) en LightHouse 4 (LH4) kunt u tot vier SONAR-eenheden in hetzelfde netwerk hebben, inclusief eventuele interne actieve SONAR-functies in de MFD's.
  • Compatibiliteit is afhankelijk van softwareversies in zowel de SONAR-module als de MFD. Voor de beste functionaliteit, zorg ervoor dat de producten de nieuwste software-updates hebben. Bezoek https://www.raymarine.com om updates te downloaden.
